Bullone a testa esagonale: standard, materiali, qualità e applicazioni industriali

Prendi un bullone a testa esagonale e avrai in mano il singolo dispositivo di fissaggio industriale più utilizzato sulla terra. Telai in acciaio, blocchi motore, scafi di navi, ponti: lo stesso profilo a sei lati appare ovunque, serrato con la stessa classe di strumenti, affidato a carichi che distruggerebbero connessioni minori. Questa ubiquità non è casuale. È il risultato di una geometria che racchiude un vero vantaggio meccanico in una forma compatta e standardizzata. Ma l’ubiquità genera anche compiacenza: ingegneri e acquirenti che trattano tutti i bulloni a testa esagonale come intercambiabili si ritrovano regolarmente con elementi di fissaggio di qualità sbagliata nei giunti critici, guasti per corrosione negli assemblaggi esterni e disallineamenti dimensionali che rallentano l’installazione. Questa guida esamina le cinque dimensioni che effettivamente determinano le prestazioni di un bullone a testa esagonale: sistema standard, materiale, qualità, trattamento superficiale e idoneità all'applicazione, in modo che tu possa scegliere con sicurezza piuttosto che con l'abitudine.

Ciò che rende un bullone a testa esagonale diverso dagli altri dispositivi di fissaggio

La testa esagonale fornisce sei superfici di appoggio piatte per una chiave o una presa. Questa geometria consente l'applicazione di una coppia elevata senza che l'utensile scivoli via, e lo fa utilizzando strumenti che ogni officina, personale sul campo e catena di montaggio già possiede. Una chiave a brugola richiede una presa ad incasso; una punta Torx richiede un profilo a stella corrispondente. Una testa esagonale funziona con chiavi inglesi, chiavi a tubo, bussole a cricchetto e avvitatori a percussione: l'inventario degli strumenti è effettivamente universale.

C'è una distinzione che vale la pena preservare tra a bullone esagonale e un vite a testa esagonale . Entrambi hanno una testa a sei lati e un gambo filettato esternamente, ma le viti a testa esagonale sono prodotte con tolleranze dimensionali più strette e includono una faccia della rondella sotto la testa. In pratica, i bulloni esagonali sono la scelta dominante per gli assemblaggi strutturali e di costruzione in cui un dado fornisce la filettatura di accoppiamento; Le viti a testa esagonale sono preferite nelle applicazioni di macchinari di precisione in cui l'elemento di fissaggio si avvita direttamente in un foro maschiato. Quando una scheda tecnica riporta "bullone a testa esagonale", si riferisce quasi sempre alla categoria più ampia, ma la conferma della classe di tolleranza prima dell'ordine previene problemi di adattamento a valle.

Un'ulteriore distinzione: bulloni esagonali esterni per applicazioni industriali vengono azionati dall'esterno della testa, a differenza delle viti a esagono incassato in cui l'azionamento è interno. Ciò è importante in qualsiasi assemblaggio in cui lo spazio di accesso è limitato ma l'impegno dell'utensile dal lato è fattibile: le strutture in acciaio e i sottotelai automobilistici ne sono gli esempi più chiari.

Sistemi standard: DIN, ISO e ASME a confronto

Tre famiglie standard governano la stragrande maggioranza dei bulloni a testa esagonale nelle catene di fornitura globali. Scegliere tra loro non è una decisione estetica: influisce sulla dimensione della chiave, sul passo della filettatura, sulla classe di tolleranza e sull'intercambiabilità transfrontaliera.

I sistemi DIN e ISO si sovrappongono in modo significativo nella geometria, ma non sono identici. Un esempio pratico: un bullone M10 secondo DIN 933 è progettato per una chiave da 17 mm, mentre la stessa dimensione nominale secondo ISO 4017 utilizza una chiave da 16 mm. Quella differenza di un millimetro è irrilevante in un'officina con un set di chiavi completo, ma può causare ritardi nell'installazione in un cantiere di grandi dimensioni in cui l'inventario degli utensili è standardizzato. Per gli appalti internazionali, specificare l'ISO è l'impostazione predefinita più sicura, poiché segnala chiaramente le aspettative di interoperabilità ai fornitori di qualsiasi paese.

Il sistema ASME utilizza diametri nominali in pollici e profili di filettatura Unified National Coarse (UNC) o Fine (UNF). Nelle costruzioni nordamericane e in particolare nella bullonatura di flange per petrolio e gas, dove i gradi dei materiali ASTM si intersecano con gli standard dimensionali ASME, questo sistema rimane quello predefinito. Gli acquirenti che si riforniscono dalla Cina per progetti nordamericani dovrebbero richiamare esplicitamente ASME B18.2.1 sugli ordini di acquisto, poiché i produttori cinesi adottano per impostazione predefinita il sistema metrico DIN/ISO, salvo diversa indicazione.

Selezione del materiale e del grado di resistenza

Materialee e qualità sono decisioni separate che si combinano a vicenda. Il materiale determina la resistenza alla corrosione di base e la composizione elementare; il grado (e il trattamento termico associato) determina il limite massimo delle prestazioni meccaniche. Selezionare la combinazione sbagliata in entrambe le direzioni (specificare eccessivamente aggiunge costi inutili, sottospecificare crea rischi di guasto) è uno degli errori di approvvigionamento più comuni nel fissaggio industriale.

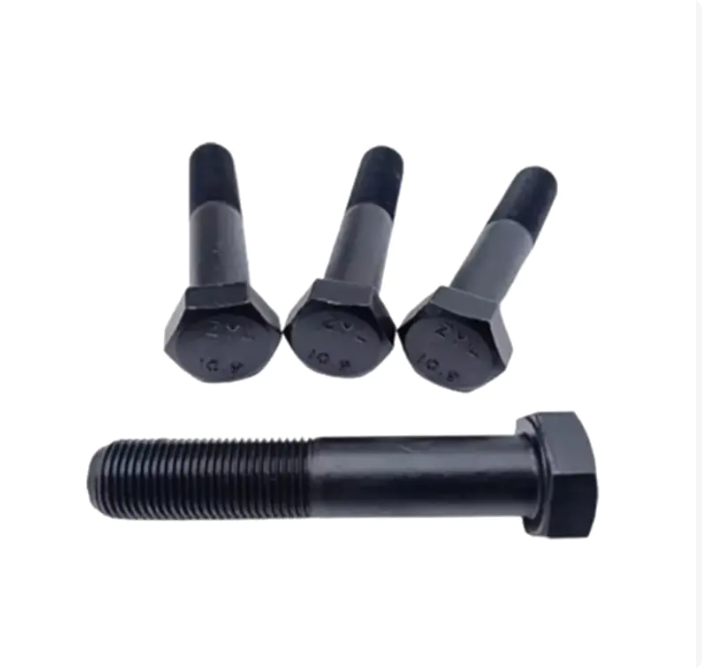

Acciaio al carbonio grado 8.8 copre la maggior parte dei casi di utilizzo industriale. Offre una resistenza alla trazione di 800 MPa con un'adeguata duttilità, è semplice da reperire a livello globale e comporta un costo prevedibile. Il grado 10.9 rientra nel quadro in cui è richiesto un precarico più elevato in un giunto compatto: i componenti delle sospensioni automobilistiche e le coperture del cambio sono esempi tipici. Il grado 12.9 è riservato ad applicazioni veramente critiche e ad alto stress; la sua duttilità inferiore rispetto a 8,8 significa che è più sensibile a una coppia di installazione impropria, quindi richiede controlli di assemblaggio più severi.

I gradi inossidabili scambiano la resistenza alla trazione con la resistenza alla corrosione. Cappucci A4-80 (acciaio inossidabile 316) a 800 MPa - equivalente a acciaio al carbonio 8,8 - ma mantiene tale prestazione a tempo indeterminato in ambienti ricchi di cloruro dove un bullone in acciaio al carbonio zincato si corroderebbe attraverso il rivestimento in pochi mesi. Nelle costruzioni marine e costiere, il calcolo dei costi a lungo termine privilegia quasi sempre la sostituzione ripetuta degli elementi di fissaggio in acciaio al carbonio rispetto a quelli in acciaio inossidabile.

Opzioni di trattamento superficiale e quando utilizzarle

Il trattamento superficiale è lo strato di difesa ambientale di un bullone a testa esagonale. Anche il tipo di acciaio corretto si corroderà prematuramente se la protezione superficiale non è adatta all'ambiente operativo. Il compromesso principale è tra lo spessore del rivestimento (che influisce sull’adattamento dimensionale), le prestazioni di corrosione e il costo.

• Zinco elettrolitico (zinco lucido / BZP) — il trattamento commerciale standard per applicazioni interne o riparate. Tipicamente 5–12 µm di spessore. Conveniente e ampiamente disponibile, ma offre una protezione limitata in ambienti umidi o esterni. Adatto per bulloni di grado 8.8 in strutture in acciaio coperte e macchinari generali.
• Zincatura a caldo (HDG) — zinco applicato per immersione, producendo uno strato di 45–85 µm che si lega metallurgicamente all'acciaio. Fornisce una protezione esterna duratura per decenni. Il rivestimento spesso richiede un margine di tolleranza della filettatura (tipicamente classe 6AZ/6H) per mantenere l'idoneità con i dadi standard. Ampiamente utilizzato nell'edilizia, nelle infrastrutture e nelle attrezzature agricole.
• Ossido nero — un rivestimento di conversione che offre una leggera resistenza alla corrosione e riduce la riflessione della luce. Utilizzato principalmente negli interni automobilistici e negli utensili dove l'estetica conta più della protezione dalla corrosione a lungo termine. Applicato sempre con olio o cera supplementari.
• Dacromet / geomet — un rivestimento di zinco-alluminio a base acqua applicato a 8–12 µm, che offre una resistenza alla corrosione paragonabile alla zincatura a caldo con una frazione dello spessore. Non influisce sull'adattamento della filettatura, rendendolo il trattamento superficiale preferito per bulloni di alta qualità (10.9, 12.9) dove l'impatto dimensionale dell'HDG è inaccettabile. Ampiamente specificato nel settore automobilistico ed eolico.

Per un'analisi più dettagliata della selezione del rivestimento in base all'ambiente e al substrato, il tipi di trattamento superficiale dei bulloni e guida alla selezione copre ciascuna opzione rispetto a condizioni operative specifiche. Un abbinamento da evitare: la zincatura a caldo sui bulloni di grado 12.9. Il processo di decapaggio prima della zincatura introduce il rischio di infragilimento da idrogeno negli acciai ad alta resistenza, una combinazione che ha causato guasti documentati sul campo nelle connessioni portanti.

Laddove è necessaria la massima resistenza alle vibrazioni insieme alla protezione dalla corrosione, bulloni flangiati esagonali per ambienti ad alte vibrazioni integrare una flangia di distribuzione del carico direttamente nella geometria della testa, riducendo la dipendenza dalle rondelle trattate in superficie che possono degradarsi nel tempo.

Applicazioni industriali: edilizia, automobilistica, nautica e macchinari

La stessa geometria di base degli elementi di fissaggio soddisfa esigenze radicalmente diverse nei vari settori. Comprendere ciò che richiede ciascun settore previene errori di specifica quando un team di approvvigionamento si approvvigiona per più tipi di progetto contemporaneamente.

Edilizia e infrastrutture civili consumano il maggior volume di bulloni a testa esagonale a livello globale. Le connessioni strutturali in acciaio negli edifici, nei ponti e nelle torri sono regolate dalla norma ASTM F3125 (che comprende i precedenti gradi A325 e A490) in Nord America, o dalla norma EN 14399 in Europa. Non si tratta di bulloni esagonali generici: sono prodotti e testati come elementi di fissaggio strutturali con carico di prova documentato e requisiti di rondella temprata. Il settore edile utilizza anche grandi quantità di bulloni esagonali standard di grado 8.8 per collegamenti secondari, casseforme e montaggio di apparecchiature laddove non sono richieste specifiche relative ai bulloni strutturali.

Assemblaggio automobilistico specifica i bulloni a testa esagonale a livello di componente: i supporti del motore, i sottotelai delle sospensioni, gli alloggiamenti della trasmissione e i supporti delle pinze dei freni presentano tutti specifiche precise di coppia che presuppongono un grado di bullone e un trattamento superficiale noti. Il grado 10.9 è la scelta dominante per i giunti del gruppo propulsore e del telaio. Il rivestimento Dacromet è ampiamente preferito perché mantiene la precisione dimensionale, resiste ai cicli termici degli ambienti sotto il cofano ed evita il rischio di infragilimento da idrogeno associato alla galvanica sull'acciaio ad alta resistenza.

Applicazioni marine e offshore impongono le richieste di corrosione più aggressive. La nebbia salina, l'umidità costante e le incrostazioni biologiche attaccano rapidamente l'acciaio al carbonio. L'acciaio inossidabile A4-80 (grado 316) è la specifica standard per l'hardware del ponte esposto, le flange dei tubi e i raccordi dello scafo. Per le applicazioni sottomarine o quelle che comportano contatti metallici dissimili, possono essere necessarie leghe inossidabili duplex o esotiche, ma per la maggior parte dei lavori marini sopra la linea di galleggiamento, i bulloni a testa esagonale A4-80 con finitura passivata garantiscono la durata di servizio necessaria senza costi eccessivi.

Macchinari industriali copre la più ampia gamma di esigenze. La fabbricazione generale e i telai delle apparecchiature utilizzano il grado 8.8 con zincatura. I gruppi ad alto ciclo o ad alte vibrazioni (compressori, ventole, alloggiamenti di pompe) beneficiano di varianti flangiate o accoppiamenti di dadi con coppia prevalente per resistere all'autoallentamento. Le attrezzature di precisione possono richiedere il grado 12.9 per ottenere la forza di serraggio necessaria in un giunto con una lunghezza di inserimento del bullone limitata.

Fattori chiave per l'approvvigionamento e la verifica della qualità

Un bullone a testa esagonale è affidabile tanto quanto il processo che lo ha prodotto. L’approvvigionamento basato sui prezzi che ignora la documentazione crea lacune in termini di tracciabilità e, nei settori in cui i guasti degli elementi di fissaggio comportano responsabilità, le lacune nella documentazione cartacea sono altrettanto problematiche quanto le lacune nel metallo stesso.

Tre documenti dovrebbero accompagnare qualsiasi ordine di dispositivi di fissaggio industriali: a rapporto di prova sui materiali (MTR) confermare la composizione chimica e i risultati dei test meccanici per il lotto di produzione; un rapporto di collaudo dimensionale verifica della geometria della testa, della forma della filettatura e delle tolleranze di lunghezza; e quello di un produttore Certificato ISO 9001:2015 confermando che il sistema di gestione della qualità che ha prodotto il bullone è verificato e aggiornato. I fornitori che non possono fornirli tutti e tre su richiesta non dovrebbero far parte della catena di fornitura per applicazioni critiche.

I contrassegni sulla testa forniscono un rapido controllo visivo. Sui bulloni metrici, il grado (8.8, 10.9, 12.9) è stampigliato sulla parte superiore della testa, insieme al marchio di identificazione del produttore. Sui bulloni imperiali, i gradi SAE sono indicati da linee radiali: il grado 5 mostra tre linee, il grado 8 ne mostra sei. L'assenza di marcatura su un bullone venduto come Grado 8 o 10.9 è un difetto squalificante: significa che il bullone non è stato prodotto secondo il grado o che il processo di marcatura non ha superato il controllo di qualità.

Specificando classe del thread sugli ordini di acquisto è un dettaglio che separa gli acquirenti esperti dai principianti. Le filettature metriche ISO hanno per impostazione predefinita le classi di tolleranza 6g (esterna) e 6H (interna) per uso generale. Sono disponibili classi più strette (4g/4H o 5g/5H) per accoppiamenti di precisione, ma aumentano i costi e prolungano i tempi di consegna. Le classi più larghe (8g) vengono talvolta utilizzate nei bulloni zincati a caldo per adattarsi allo spessore del rivestimento, ma devono essere abbinate al corrispondente dado sovradimensionato per garantire il corretto innesto.

Infine, le decisioni di abbinamento contano. Il guida all'abbinamento dadi e rondelle copre il principio secondo cui rondelle, rondelle di sicurezza e dadi devono corrispondere al grado e alla finitura del bullone che accompagnano. L'installazione di un bullone di grado 8 con un dado di grado 2 crea un punto debole sulla filettatura del dado; la miscelazione di bulloni zincati con dadi non rivestiti accelera la corrosione galvanica sull'interfaccia del giunto. L'assemblaggio del dispositivo di fissaggio funziona come un sistema: ogni componente di quel sistema merita la stessa disciplina delle specifiche applicata al bullone stesso.
