Forma della filettatura e geometria dei punti: cosa determina effettivamente la resistenza allo strappo in diversi substrati

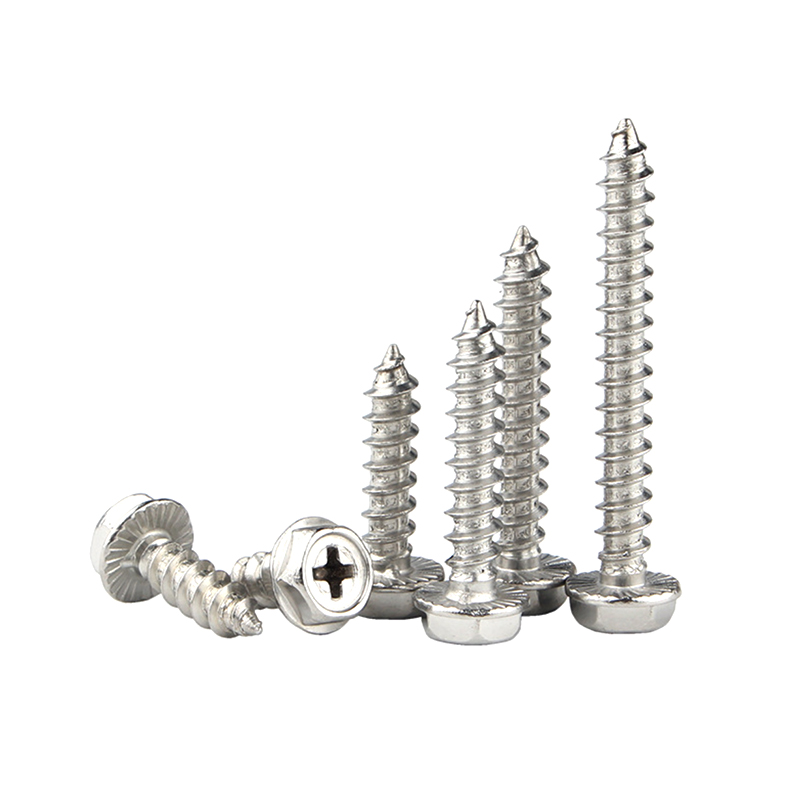

Forza di estrazione dentro Viti autofilettanti non è principalmente una funzione del diametro della vite, ma è determinata dall'interazione tra forma della filettatura, geometria della punta e densità del substrato. Per substrati metallici come profili in acciaio o alluminio di spessore sottile utilizzati nei telai di porte e finestre, una filettatura di tipo AB (angolo acuto di 60°, passo grosso) forma una filettatura di accoppiamento pulita durante l'installazione e raggiunge valori di estrazione prossimi alla resistenza al taglio del materiale di base. Al contrario, una filettatura di tipo A con punta smussata e spaziatura del passo leggermente più ampia offre prestazioni migliori in alluminio pressofuso più spesso o fori preforati perché riduce il rischio di grippaggio durante l'installazione senza sacrificare la profondità di innesto.

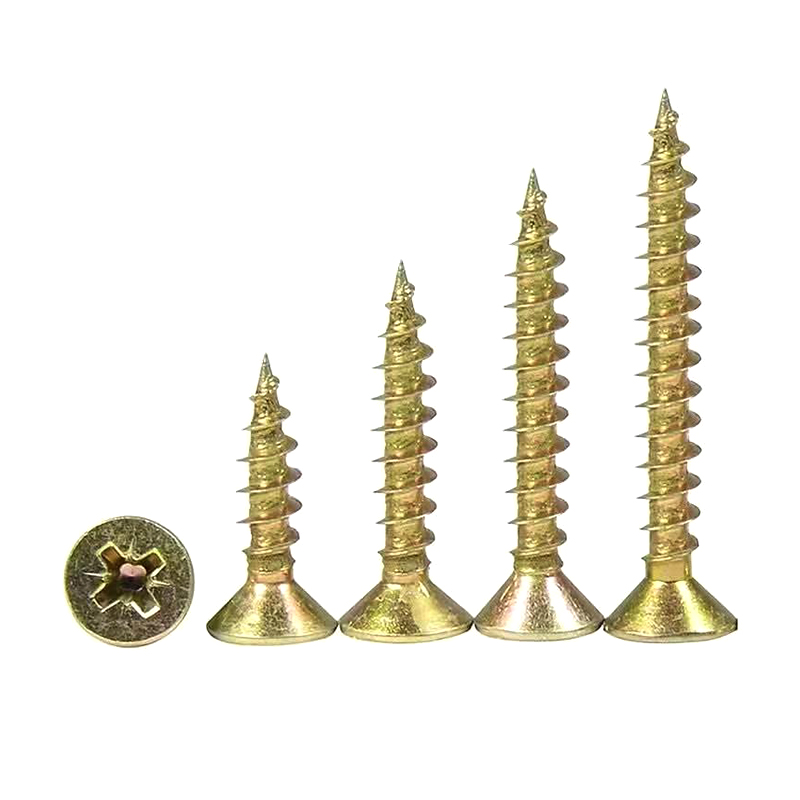

Nei substrati in legno e compositi, comuni nell'assemblaggio di mobili e negli accessori per interni, il meccanismo di estrazione cambia completamente. In questo caso, l’impegno del filo si basa sulla compressione e sull’incastro della fibra di legno piuttosto che sul taglio metallo-metallo. Un passo della filettatura più ampio con una radice più profonda consente di catturare più volume di fibra per filettatura, motivo per cui le viti autofilettanti ottimizzate per il legno hanno un profilo della filettatura visibilmente più grossolano rispetto alle loro controparti in lamiera. Utilizzando una vite con filettatura metallica in legno tenero o MDF si raggiunge solo il 40-60% del valore di estrazione di una vite con filettatura in legno adeguatamente abbinata allo stesso diametro e profondità di incasso: una differenza abbastanza grande da essere importante nel montaggio di cerniere per mobili e applicazioni di staffe per mensole sotto carico dinamico.

I substrati plastici introducono una terza variabile: la dilatazione termica. I pannelli rigidi in PVC e policarbonato comuni nell'assemblaggio di hardware si espandono in modo significativo con il cambiamento di temperatura. Il sovradimensionamento del diametro della vite rispetto al foro pilota, anche di 0,1 mm, crea uno stress sul telaio che può rompere la plastica fragile durante i cicli stagionali. La specifica corretta per il fissaggio in plastica utilizza una vite autoformante (anziché filettante) che sposta anziché rimuovere il materiale, creando uno stress di compressione residuo nelle pareti della filettatura che migliora effettivamente la resistenza all'estrazione eliminando al tempo stesso il rischio di innesco di crepe dovuto al taglio delle scanalature.

Geometria della testa della tromba nei chiodi dei pannelli a parete: ingegneria dietro il profilo del corno

Il profilo della testa a tromba (corno) sui chiodi dei pannelli a parete è una delle geometrie della testa più specifiche dal punto di vista funzionale nella famiglia dei dispositivi di fissaggio, ma viene spesso sostituito con viti a testa svasata o a testa cilindrica standard nei progetti di ristrutturazione, con risultati prevedibili di superfici di cartongesso incrinate e finiture superficiali non riuscite. Comprendere il motivo per cui esiste il profilo bugle rende chiaro il motivo per cui la sostituzione fallisce.

Il cartongesso è un composito fragile: un nucleo di solfato di calcio inserito tra gli strati frontali di carta. Quando un elemento di fissaggio viene inserito a filo, la testa deve passare dal tirare la tavola contro l'intelaiatura all'arresto esattamente sulla faccia della carta senza perforarla. Una testa svasata standard ha una rastremazione lineare che concentra lo stress in un punto, creando una concentrazione di stress a raggio piccolo che perfora la carta quando la testa raggiunge la profondità a filo. La testa della tromba utilizza una parte inferiore curva e concava che distribuisce il carico su un'area più ampia mentre si posiziona, consentendo alla faccia della carta di comprimersi elasticamente senza strapparsi: una differenza fondamentale quando la superficie verrà rasata con composto per giunti e verniciata, dove anche uno strappo di carta di 0,5 mm crea un difetto visibile dopo la finitura.

Il passo sottile della filettatura sui chiodi per pannelli a parete svolge una funzione complementare: riduce la forza assiale generata per giro durante la guida, che limita l'energia trasmessa al fragile nucleo durante il posizionamento finale. Le varianti a filettatura grossa progettate per strutture in legno non dovrebbero essere sostituite nelle applicazioni di pareti divisorie con montanti metallici: il passo più alto genera un maggiore avanzamento assiale per giro del driver, rendendo il controllo della profondità con un attacco con punta di profondità con avvitatore standard significativamente meno preciso. Shanghai Soverchannel Industrial Co., Ltd. produce serie di chiodi per pannelli a parete con raggi del profilo della testa verificati e tolleranze del passo della filettatura, garantendo una profondità di svasatura costante attraverso le apparecchiature di installazione automatizzata del muro a secco senza regolazione manuale della profondità tra i pannelli.

Ritenzione della forza di bloccaggio nel tempo: quali sono le cause dell'allentamento delle viti autofilettanti durante l'uso

Le viti autofilettanti sviluppano la loro forza di serraggio attraverso l'impegno della filettatura formato durante l'installazione, il che significa che il precarico del giunto dipende interamente dalla qualità della filettatura di accoppiamento nel substrato. A differenza dei giunti bullonati con dadi in cui la forza di serraggio è controllabile in modo indipendente, la ritenzione a lungo termine di un giunto autofilettante dipende da tre fattori che spesso non vengono presi in considerazione nella selezione del prodotto: scorrimento del substrato, frequenza di vibrazione relativa al passo della filettatura e trattamento superficiale all'interfaccia di contatto della filettatura.

• Scorrimento del substrato — I materiali termoplastici, il legno tenero e il cartongesso mostrano tutti una deformazione dipendente dal tempo sotto carico sostenuto. Una vite installata alla coppia corretta in un alloggiamento in plastica perderà il 15-30% del carico di serraggio iniziale entro le prime 72 ore man mano che le pareti filettate polimeriche si rilassano. Nelle applicazioni di ferramenta per porte e cerniere di armadi soggette a cicli di carico ripetuti, questo rilassamento iniziale è aggravato dall'usura per fatica sulle superfici di contatto della filettatura. Specificando un elemento di fissaggio di diametro maggiore rispetto a quello richiesto dal calcolo del carico statico, in genere una misura in più, si fornisce la riserva di precarico necessaria per mantenere l'integrità del giunto durante la fase di rilassamento.
• Allentamento delle vibrazioni — Nei giunti metallo-metallo come i gruppi di telai di finestre in alluminio e staffe di ferramenta, l'allentamento delle vibrazioni si verifica quando la frequenza di vibrazione applicata corrisponde o si collega armonicamente alla frequenza naturale del giunto. Il passo della filettatura è una variabile diretta: le filettature a passo più fine hanno un angolo dell'elica più piccolo e una maggiore efficienza autobloccante, resistendo all'allentamento sotto vibrazione senza composti adesivi frenafiletti. Per i giunti di profili in alluminio in installazioni di porte e finestre soggetti a vibrazioni indotte dal vento, specificando una filettatura di Tipo B a passo fine rispetto a una di Tipo A grossolana è possibile prolungare l'intervallo di manutenzione senza allentamenti da mesi ad anni senza funzionalità di bloccaggio aggiuntive.
• Contatto galvanico sull'interfaccia filettata — Quando una vite autofilettante in acciaio al carbonio entra in contatto con il substrato di alluminio senza rivestimento isolante, la corrosione galvanica sull'interfaccia della filettatura converte progressivamente le pareti della filettatura di alluminio in ossido di alluminio, un composto polveroso non strutturale che non offre resistenza all'impegno della filettatura. L'articolazione può apparire intatta dalla testa mentre l'innesto del filo è stato completamente distrutto. L'utilizzo di viti inossidabili zincate o geometricamente compatibili in applicazioni su substrati di alluminio o la specifica di una toppa di bloccaggio della filettatura sulla vite elimina questa modalità di guasto con un costo minimo.

Specifica delle viti autofilettanti per assemblaggi di materiali misti in porte, finestre e armadietti

Le moderne porte, finestre e gruppi di armadi raramente coinvolgono un unico substrato. Una tipica finestra con telaio in alluminio potrebbe richiedere il fissaggio di estrusi di alluminio a staffe di ancoraggio in acciaio, il fissaggio di modanature di perline di vetro nei canali in PVC e il fissaggio di accessori hardware in pannelli compositi, il tutto all'interno della stessa installazione. L'utilizzo di una specifica singola vite su queste interfacce è una delle fonti più comuni di richiami sul campo nei progetti di falegnameria e allestimento.

Lo sviluppo di un programma di fissaggio specifico per il giunto in fase di progettazione, piuttosto che selezionare una vite generica "per tutti gli usi" in fase di approvvigionamento, elimina la maggior parte di queste modalità di guasto prima che il progetto raggiunga il sito. Con specifiche complete, scorte sufficienti e supporto per la personalizzazione, Shanghai Soverchannel Industrial Co., Ltd. consente ai clienti di ingegneria, decorazione e produzione di procurarsi l'intera gamma di viti autofilettanti adatte all'applicazione da un unico partner della catena di fornitura, riducendo il rischio di sostituzione e semplificando l'ispezione in entrata rispetto a una base di qualità coerente basata sugli stessi rigorosi controlli di processo sviluppati in anni di produzione di dispositivi di fissaggio per il settore automobilistico.
