Come la geometria a croce moltiplica la coppia erogata: la fisica dietro una chiave a brugola a forma di croce

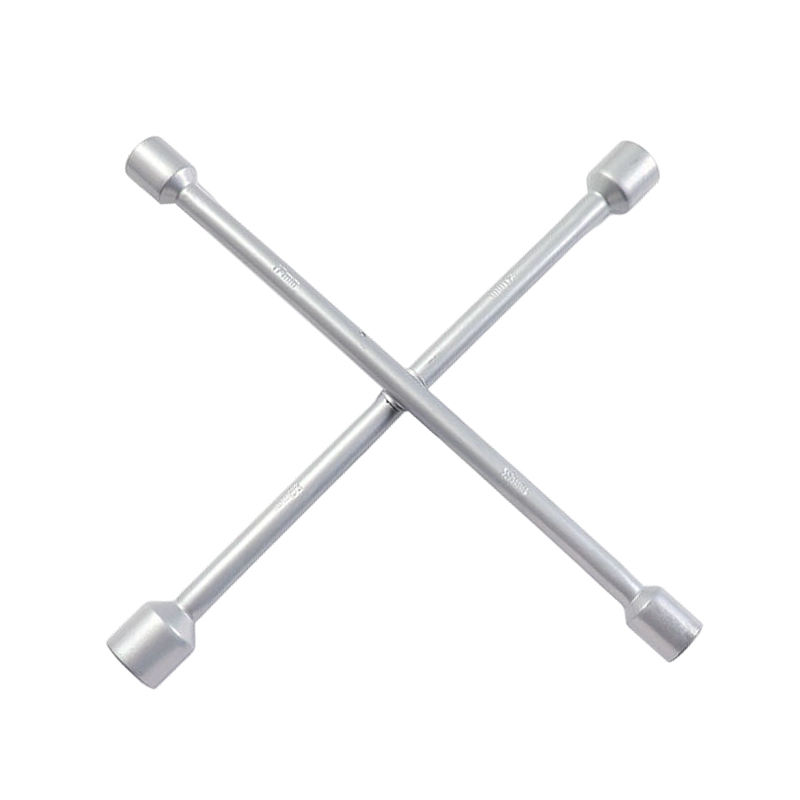

Il vantaggio meccanico determinante di a chiave inglese a forma di croce rispetto ai design a forma di L o con manico dritto c'è la struttura del braccio bilaterale. Quando entrambe le mani afferrano simultaneamente i bracci opposti e spingono in direzioni opposte, la lunghezza effettiva della leva raddoppia rispetto a un attrezzo a braccio singolo con la stessa lunghezza del braccio. Una chiave a croce con bracci da 300 mm su ciascun lato offre la stessa coppia di una barra a braccio singolo da 600 mm, senza i problemi di portata o equilibrio di una chiave diritta sovradimensionata.

La configurazione incrociata consente anche una tecnica di "rotazione" in cui l'utente afferra un braccio orizzontale e ruota l'intero strumento come una ruota dopo che il dado si è inizialmente allentato. Ciò accelera significativamente la rimozione e la reinstallazione del dado rispetto al movimento a cricchetto richiesto con una chiave a L. Nelle prove a tempo, i tecnici esperti possono rimuovere e reinstallare un set completo di cinque dadi ad alette con una velocità del 30-40% maggiore con una chiave a croce rispetto a uno strumento equivalente a forma di L: un aumento di efficienza misurabile nei contesti di manutenzione della flotta e di assistenza stradale in cui il tempo è un costo diretto.

Strategia di configurazione a quattro socket: come specificare le combinazioni di socket per la massima copertura del veicolo

Una chiave a croce può contenere fino a quattro bussole, una per ciascuna estremità del braccio, rendendo la scelta della combinazione di bussole la decisione più importante per l'aftermarket e l'approvvigionamento della flotta. Una combinazione scelta male copre bene una classe di veicoli e lascia lacune ovunque; una combinazione ben pianificata trasforma uno strumento in una vera soluzione universale per una flotta mista.

Le combinazioni a quattro socket più efficaci si basano su due principi: coprire livelli di dimensioni adiacenti all'interno di una classe di veicoli e coprire due diverse classi di veicoli in un unico strumento. La tabella seguente illustra le strategie di combinazione comuni e le flotte che servono:

Anche le chiavi a croce con solo due dimensioni di presa, una su ciascuna coppia di bracci opposti, sono comuni e hanno un costo inferiore, ma riducono la versatilità dello strumento a due classi di veicoli. Per le applicazioni dei kit OEM in cui il veicolo ha un'unica dimensione nota del dado ad aletta, una chiave a croce a due bussole con la dimensione corretta più una dimensione adiacente comune è spesso la specifica più conveniente. Per la vendita aftermarket, le configurazioni a quattro socket impongono un modesto sovrapprezzo ma ampliano significativamente la potenziale base di acquirenti.

Perché SUV, pickup e furgoni traggono vantaggio in particolare da una chiave a brugola a forma di croce

L'idoneità di una chiave a croce per SUV, camioncini e furgoni non è semplicemente una questione di dimensioni della presa: è determinata dalle specifiche di coppia dei dadi ad alette di questi veicoli, che superano ciò che la maggior parte delle chiavi a L o a manico dritto possono fornire in modo affidabile senza eccessivo sforzo fisico. Comprendere il divario di coppia spiega perché la configurazione incrociata è l'impostazione predefinita pratica per queste classi di veicoli.

Specifiche tipiche della coppia dei dadi ad alette OEM in base alla classe del veicolo:

• Autovetture compatte: 80–110 Nm — gestibile con una chiave a L standard in condizioni normali.
• Berline e berline di medie dimensioni: 100–130 Nm - al limite superiore del comodo utilizzo a forma di L; la chiave a croce riduce notevolmente lo sforzo.
• SUV e monovolume: 120–160 Nm - dove l'immissione di coppia bilaterale di una chiave a croce passa dalla comodità alla necessità pratica per gli utenti di media forza.
• Camioncini: 140–200 Nm: la configurazione a croce e la lunghezza del braccio più lunga di una chiave specifica per autocarri dedicata rendono possibile la rimozione del dado senza attrezzi a percussione.
• Furgoni e veicoli commerciali leggeri: 160–250 Nm — nella fascia alta, anche una chiave a croce beneficia di un braccio più lungo o di un'estensione imbroglione; in questa gamma le chiavi a croce telescopiche aggiungono un valore significativo.

Oltre alla coppia, questi tipi di veicoli tendono ad avere dadi ad aletta che presentano una maggiore esposizione alla corrosione: camioncini che operano fuoristrada, furgoni utilizzati nelle rotte di consegna costiere, SUV guidati attraverso il sale stradale invernale. Un dado grippato che si è corroso sul perno per diversi anni richiede una rottura d'urto, in cui un rapido colpo verso il basso su un braccio trasversale genera una forza di impatto che una chiave a L a spinta costante non può replicare. La massa e la rigidità di una chiave a croce opportunamente forgiata contribuiscono a questa capacità di rottura degli urti.

Asimmetria della lunghezza del braccio e geometria dell'unione centrale: dettagli tecnici che separano le chiavi a croce di qualità

Da lontano, tutte le chiavi ad aletta a croce sembrano strutturalmente simili. Le differenze ingegneristiche che determinano le prestazioni a lungo termine sono concentrate in due aree: i rapporti tra le lunghezze dei bracci e la geometria della giunzione centrale nel punto in cui le due barre si intersecano.

Design della lunghezza del braccio

La maggior parte delle chiavi a croce utilizza bracci della stessa lunghezza: in genere 280–350 mm per braccio sugli attrezzi per passeggeri/SUV, che si estendono fino a 380–420 mm sui modelli di veicoli commerciali pesanti. Alcuni progetti compensano deliberatamente la lunghezza dei bracci per migliorare l'altezza da terra quando si lavora su veicoli con spazio per il passaruota ridotto o per ottimizzare il movimento di rotazione per un avvitamento più rapido del dado. Un design asimmetrico del braccio richiede utensili di forgiatura più precisi e tolleranze di lunghezza più strette (±2 mm è standard; i produttori migliori mantengono ±1 mm) per garantire una sensazione equilibrata durante la rotazione. I bracci sbilanciati fanno oscillare l'utensile quando viene fatto girare, rallentando l'esaurimento del dado e aumentando l'affaticamento del polso.

Costruzione di unioni centrali

Il centro trasversale è il punto di maggiore sollecitazione dell'intero utensile: i momenti flettenti di entrambi gli assi di carico convergono lì simultaneamente. Nel settore vengono utilizzati tre metodi di costruzione, con profili prestazionali notevolmente diversi:

• Croce forgiata in un unico pezzo: L'intero strumento forgiato da un unico pezzo grezzo di acciaio. Massima integrità strutturale al centro; nessun giunto che fallisca. Costo degli utensili più elevato ma metodo preferito per applicazioni professionali e pesanti.
• Croce saldata a due barre: Due barre diritte saldate nei punti centrali perpendicolari. La qualità della saldatura è la variabile critica: una saldatura a piena penetrazione con un adeguato trattamento termico di preriscaldamento e postsaldatura offre prestazioni accettabili; una saldatura poco penetrata è un punto di rottura per fatica in caso di uso ripetuto a coppia elevata.
• Montaggio imbullonato o a pressione: Comune negli strumenti di consumo a basso costo; l'opzione più debole con coppia elevata. Accettabile per dadi di autovetture leggere (sotto i 120 Nm); non raccomandato per applicazioni SUV o veicoli commerciali.

Shanghai Soverchannel Industrial Co., Ltd., che opera attraverso Nantong Jinzhai Hardware Co., Ltd., applica un'ispezione dell'intero processo che include la verifica della qualità della saldatura delle giunzioni centrali e controlli dimensionali sulla simmetria della lunghezza del braccio, particolarmente rilevante per i clienti OEM e di esportazione dove i resi sul campo sono costosi e i requisiti di tracciabilità sono severi.

Distribuzione della forza attraverso lo schema incrociato: perché il carico uniforme protegge sia l'utensile che il dispositivo di fissaggio

La frase "distribuzione uniforme della forza" applicata a una chiave a croce si riferisce a due fenomeni distinti che vale la pena separare: la distribuzione della forza di presa tra le due mani dell'operatore e la distribuzione della forza di contatto tra le pareti della presa e le facce del dado. Entrambi sono importanti ed entrambi sono influenzati dalla geometria dell'utensile in modi che i progetti di qualità inferiore ignorano.

Quando entrambe le mani applicano forze uguali e opposte sui bracci orizzontali di una chiave a croce, la coppia risultante sulla presa è la somma di entrambi i contributi, con un momento flettente netto pari a zero trasmesso all'interfaccia presa-dado. Questo è il vantaggio principale rispetto agli utensili a braccio singolo: una chiave a braccio singolo trasmette sia la coppia che un momento flettente all'elemento di fissaggio, che può inclinare la presa fuori asse e generare un contatto frontale irregolare con l'esagono del dado. A livelli di coppia elevati, questo carico fuori asse è ciò che avvia l'arrotondamento degli angoli sul dado.

All'interfaccia presa-dado, la qualità della distribuzione della forza dipende da tre fattori:

• Profilo foro presa: Le prese a sei punti (esagonali) concentrano il contatto sulle facce piane, distribuendo la forza in modo uniforme su tutta la larghezza della faccia. Le prese a dodici punti (bi-hex) si innestano in punti sfalsati di 30° e sono più veloci da innestare ma distribuiscono la forza in modo meno uniforme a coppie elevate: un compromesso rilevante per i dadi ad alette stretti su SUV e furgoni.
• Parallelismo presa muro: Le pareti rastremate della presa (dove il foro è leggermente più largo all'imboccatura rispetto al fondo) creano un contatto concentrato agli angoli del dado anziché un contatto frontale distribuito. Si tratta di un difetto di fabbricazione negli strumenti di precisione, ma talvolta è una misura intenzionale di riduzione dei costi nella produzione di bassa qualità.
• Corrispondenza della durezza superficiale: Una presa molto più dura del materiale del dado ad aletta (comune quando si utilizzano bussole in acciaio per utensili temprato su dadi OEM zincati morbidi) può mordere le facce del dado, facendo aderire la presa durante la rimozione. Specificare la durezza della presa nell'intervallo HRC 38–45 evita sia l'usura eccessiva della presa che la marcatura eccessiva dell'elemento di fissaggio.

Finitura e impugnatura del braccio della chiave inglese a forma di croce: specifiche ergonomiche che influiscono sull'usabilità nel mondo reale

Una chiave a croce viene utilizzata in condizioni raramente ideali: ciglio della strada sotto la pioggia, pavimenti freddi del garage in inverno, mani che potrebbero essere bagnate o unte. La finitura del braccio e il design dell'impugnatura influiscono direttamente sulla possibilità di utilizzare lo strumento in modo sicuro ed efficace in queste condizioni, ma sono tra gli aspetti più comunemente sottospecificati nell'approvvigionamento di chiavi per pneumatici.

Braccia in acciaio nudo

I bracci in acciaio nudo con trattamento superficiale (annerito, zincato o rivestito in elettroforesi) sono la costruzione più leggera e comune. Il limite è la presa: i bracci lisci in acciaio diventano scivolosi se bagnati, aumentando la probabilità che le mani scivolino sotto una coppia elevata. Per i kit di emergenza OEM in cui la chiave viene utilizzata raramente e in condizioni sufficientemente controllate, è accettabile l'acciaio nudo. Per gli strumenti destinati all'uso regolare o alla manutenzione commerciale, vale la pena specificare caratteristiche di presa aggiuntive.

Braccia zigrinate o testurizzate

La zigrinatura a tratteggio incrociato lavorata nella zona di presa di ciascun braccio aumenta l'attrito contro il palmo del 40–60% rispetto all'acciaio liscio, sulla base di test standard di resistenza allo scivolamento. La zigrinatura aggiunge un costo marginale (richiede un passaggio di lavorazione secondario) ma migliora significativamente il controllo durante la fase di rotazione dell'avvitamento del dado, dove mantenere la presa mentre si ruota rapidamente l'utensile è la sfida ergonomica principale.

Manicotti con impugnatura in gomma o polimero

Le maniche dell'impugnatura sovrastampate o slip-on sulle sezioni centrali del braccio forniscono le massime prestazioni di presa in condizioni di bagnato e riducono anche l'affaticamento della mano durante l'uso ripetuto. Aggiungono peso e costi e richiedono un controllo di compatibilità con il trattamento superficiale scelto (alcuni processi di sovrastampaggio adesivo non sono compatibili con determinate formulazioni di rivestimento elettronico). Per le chiavi a croce di livello professionale destinate ai mercati della manutenzione delle flotte, le specifiche del manicotto di presa dovrebbero essere parte della conversazione sullo sviluppo del prodotto fin dall'inizio: il loro retrofit su un design in acciaio nudo già specificato crea problemi di adesione e dimensionali.

In qualità di produttore OEM/ODM con piena integrazione di ricerca e sviluppo, Shanghai Soverchannel Industrial Co., Ltd. supporta la personalizzazione del design dell'impugnatura nella fase di sviluppo del prodotto, attingendo alle stesse capacità ingegneristiche utilizzate per componenti di fissaggio complessi a forma speciale per ottimizzare la sezione trasversale del braccio, il modello di zigrinatura e la compatibilità del sovrastampaggio per programmi specifici del cliente.

Lista di controllo per l'approvvigionamento: cosa verificare prima di acquistare una chiave per alette a forma di croce in grandi quantità

L'approvvigionamento in grandi quantità di una chiave a croce, sia per kit di veicoli OEM, canali di vendita al dettaglio aftermarket o fornitura per la manutenzione della flotta, comporta una serie di passaggi di verifica che vanno oltre la semplice richiesta di un campione e l'approvazione del prezzo. La seguente lista di controllo riflette i punti di controllo della garanzia della qualità che gli acquirenti esperti di elementi di fissaggio per il settore automobilistico applicano prima di impegnarsi in un ciclo di produzione.

• Certificazione dei materiali: Richiedere un certificato di cartiera per il grado di conferma del lotto di acciaio (ad alto contenuto di carbonio o Cr-V), il contenuto di carbonio e il numero di calore. Ciò consente la tracciabilità del lotto se si verifica un problema di qualità dopo la consegna.
• Conferma del processo di forgiatura: Verificare se la traversa è forgiata in un unico pezzo, saldata a due barre o assemblata. Per le applicazioni SUV e veicoli commerciali, è necessario specificare la struttura forgiata in un unico pezzo o saldata a piena penetrazione.
• Registri dei trattamenti termici: Confermare che è stato applicato il trattamento di tempra e rinvenimento e richiedere l'intervallo di temperature di rinvenimento utilizzato. 38–45 HRC sulla presa a muro è l'intervallo target per le chiavi ad alette in acciaio per utensili.
• Rapporto dimensionale foro presa: Richiedi un rapporto di ispezione del primo articolo (FAIR) o dati di ispezione in entrata che mostrino le dimensioni del foro tra i piani, la profondità del foro e la concentricità per ciascuna dimensione di presa nella combinazione.
• Ore trattamento superficiale in nebbia salina: Specificare le ore minime di nebbia salina secondo ISO 9227 per la finitura scelta (minimo 120 ore per lamiera di zinco; 480 ore per E-coat su programmi di esportazione) e richiedere certificati di prova al processo di rivestimento del fornitore.
• Test delle prestazioni di coppia: Verificare che la chiave possa applicare 1,5 volte la specifica di coppia del dado dell'aletta del veicolo di destinazione senza deformazione permanente della maniglia. Questo test dovrebbe essere eseguito su campioni di produzione, non solo su prototipi selezionati manualmente.
• Documentazione di conformità: Per l'esportazione verso i mercati europei, confermare la capacità di presentazione IMDS e la conformità delle sostanze RoHS/REACH. Per i programmi OEM nordamericani, verificare la disponibilità della documentazione PPAP.

Shanghai Soverchannel Industrial Co., Ltd. è strutturata per supportare tutti questi requisiti di verifica come parte del suo processo di fornitura OEM standard. La base di produzione dell'azienda presso Nantong Jinzhai Hardware Co., Ltd. gestisce un sistema di ispezione dell'intero processo che genera la documentazione necessaria per le decisioni di approvvigionamento di livello automobilistico - dall'ingresso delle materie prime fino all'ispezione in uscita dei prodotti finiti - rendendolo un partner affidabile sia per programmi di chiavi a croce standardizzate ad alto volume che per progetti di sviluppo di configurazioni personalizzate.
