Conoscenza del settore

Tolleranza del diametro della spalla: la dimensione che determina se uno stampo di precisione funziona o si guasta

Negli stampi di precisione e negli stampi ad iniezione, la spalla di a vite sulla spalla non è semplicemente una caratteristica strutturale: è un dato di precisione. La tolleranza del diametro della spalla è ciò che determina la precisione con cui un componente dello stampo può essere posizionato e la ripetibilità con cui ritorna in quella posizione dopo migliaia di cicli. La pratica industriale per gli utensili di alta precisione specifica che i diametri di spallamento devono mantenersi entro la tolleranza h6 (solo tolleranza negativa, senza sovradimensionamento), che per uno spallamento di 10 mm significa un intervallo di diametri di 9,991–10,000 mm. A questo livello di tolleranza, la spalla si inserisce in un foro alesato con un accoppiamento con interferenza o transizione che elimina completamente il gioco radiale.

Le conseguenze di una tolleranza inadeguata della spalla sono misurabili e spesso costose. In uno stampo per stampaggio, un perno limite con anche 0,02 mm di gioco radiale consentirà al componente guidato di spostarsi lateralmente sotto il carico d'urto di ogni corsa della pressa. Nel tempo, questo micromovimento allarga il foro, accelera l'usura sia della vite che del blocco matrice e, infine, provoca una deriva dimensionale nella parte stampata. Ciò che inizia come un problema di specifica della tolleranza diventa un problema di qualità della produzione senza alcun singolo evento di errore evidente da diagnosticare.

A Shanghai Soverchannel Industrial Co., Ltd. , le tolleranze del diametro della spalla per le applicazioni di utensili di precisione sono mantenute a h6 come standard, con h5 disponibile per i clienti che richiedono l'adattamento più stretto possibile in stampi per stampaggio ad alto numero di cicli e utensili per semiconduttori. Lo stabilimento di produzione dell'azienda, Nantong Jinzhai Hardware Co., Ltd., utilizza la rettifica cilindrica come operazione finale di finitura della spalla anziché la sola tornitura, che è ciò che consente una rotondità inferiore al micron e una consistenza del diametro in un lotto di produzione.

Precisione della lunghezza della spalla nelle applicazioni con fermo dell'espulsore: perché ±0,05 mm non è sufficiente

Le viti con spallamento utilizzate come fermi dell'espulsore negli stampi a iniezione svolgono una funzione fondamentalmente diversa da quella di un elemento di fissaggio che tiene insieme due piastre. La lunghezza della spalla definisce l'esatto limite della corsa della piastra di espulsione, ovvero la distanza che i perni di espulsione percorrono in avanti per spingere la parte stampata fuori dalla cavità. Se la lunghezza della spalla è ridotta anche di 0,1 mm, la piastra di espulsione tocca il fondo della testa della vite prima che i perni di espulsione raggiungano la posizione avanzata prevista, lasciando la parte parzialmente non espulsa. Se la spalla è lunga della stessa quantità, la piastra di espulsione supera la posizione di arresto progettata, piegando potenzialmente i perni di espulsione o danneggiando le superfici della cavità.

Questo è il motivo per cui i costruttori di stampi a iniezione di precisione specificano tolleranze sulla lunghezza della spalla di ±0,025 mm o più strette per le applicazioni di fermo dell'espulsore, sostanzialmente più strette della tolleranza di ±0,13 mm (circa ±0,005 pollici) che molti cataloghi standard di viti con spallamento pubblicano come tolleranza nominale. La distinzione è importante al momento dell'approvvigionamento: una vite che soddisfa le tolleranze del catalogo non è necessariamente una vite che soddisfa i requisiti funzionali dello stampo.

Anche le viti con spallamento utilizzate come fermi dell'espulsore presentano uno schema di carico distintivo: lo spallamento sopporta un carico assiale di pura compressione alla fine di ogni corsa di espulsione, trasmesso attraverso la faccia di contatto anulare tra l'estremità dello spallamento e la piastra dell'espulsore. La planarità della superficie e la perpendicolarità di questa faccia terminale rispetto all'asse della spalla influiscono quindi direttamente sulla distribuzione uniforme del carico lungo il modello di trattenimento. La condivisione non uniforme del carico su un set di viti di fissaggio è la causa principale del ribaltamento della piastra di espulsione, che produce altezze di sporgenza del perno di espulsione incoerenti e un'espulsione variabile delle parti.

Scelte di materiali e trattamenti termici per viti con spallamento in ambienti con carichi elevati e vibrazioni elevate

Gli assemblaggi di utensili automobilistici e componenti aerospaziali sottopongono le viti con spallamento a una combinazione di carichi di taglio radiali, tensione assiale dall'estremità filettata e vibrazioni continue: uno stato di sollecitazione che richiede un materiale con elevata durezza superficiale e adeguata tenacità del nucleo. La durezza superficiale resiste all'usura nell'interfaccia spalla-foro; la tenacità del nucleo previene la frattura fragile sotto carico d'urto. Sbagliare l’equilibrio in entrambe le direzioni produce un fallimento prematuro.

In qualità di produttore di elementi di fissaggio personalizzati in acciaio legato, Shanghai Soverchannel Industrial Co., Ltd. progetta viti con spallamento in lega Ni-Cr-Mo secondo le specifiche chimiche specifiche dell'applicazione e la profondità della cassa. Per gli utensili aerospaziali e automobilistici ad alte vibrazioni, la profondità della cassa su una vite con spallamento cementata è progettata ad un minimo di 0,5 mm, sufficientemente profonda da non consumare lo strato indurito dall'operazione di rettifica che porta la spalla alla tolleranza del diametro finale, preservando al tempo stesso il nucleo duttile che assorbe gli urti senza fratturarsi.

Viti a spalla imperiali e metriche: realtà di approvvigionamento per l'assemblaggio e la manutenzione di apparecchiature all'estero

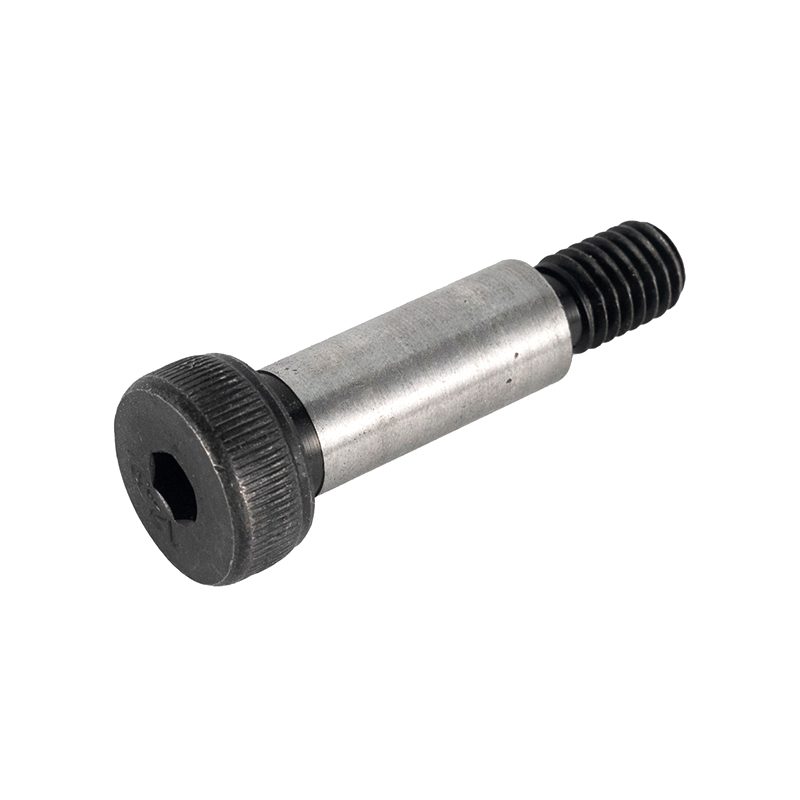

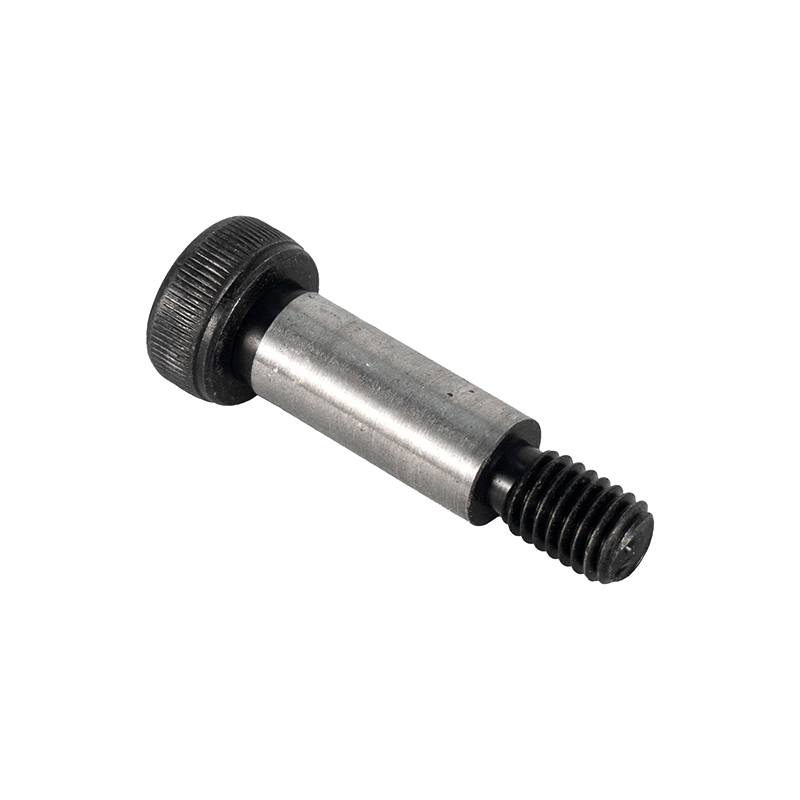

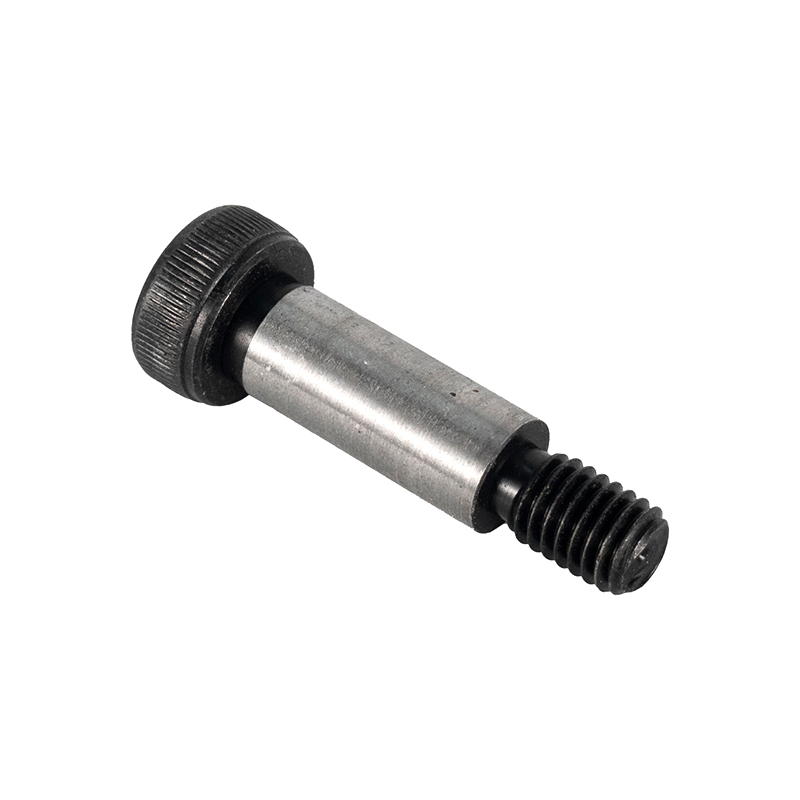

Le apparecchiature importate dal Nord America utilizzano spesso viti con spallamento con dimensioni imperiali: diametri di spallamento in frazioni di pollice (3/16", ¼", 5/16", 3/8", ½" e così via) con forme di filettatura unificate (UNC o UNF) sull'estremità filettata. Quando questa attrezzatura richiede manutenzione o sostituzione di attrezzature in ambienti di produzione con standard metrici, reperire la corretta vite con spallamento sostitutiva diventa una vera e propria sfida di approvvigionamento. La sostituzione con l'equivalente metrico più vicino non è quasi mai accettabile: una da 6 mm la vite con spallamento metrica ha un diametro della spalla di 6.000 mm, mentre l'equivalente imperiale più vicino (¼") ha un diametro della spalla di 6.350 mm: una differenza di 0,35 mm che elimina l'interferenza o l'adattamento della transizione da cui dipende l'applicazione.

L'estremità del filo crea un'ulteriore complicazione. Una vite con spallamento imperiale da ¼" utilizza in genere un'estremità filettata da 10-32 UNF o ¼-20 UNC e i fori filettati nello stampo o nell'attrezzatura sono tagliati per corrispondere. Tentare di utilizzare una filettatura metrica M5 o M6 senza rifilettare il foro non è una scorciatoia praticabile: passo, diametro maggiore e forma della filettatura sono tutti diversi. Per le operazioni di assemblaggio di apparecchiature all'estero che mantengono utensili sia imperiali che metrici, mantenere un inventario parallelo di viti con spallamento imperiale è operativamente più semplice di ingegneria di conversione caso per caso.

Shanghai Soverchannel Industrial Co., Ltd. fornisce serie di viti con spallamento sia metriche che imperiali dalla sua base di produzione presso Nantong Jinzhai Hardware Co., Ltd., con tracciabilità completa e certificazione dimensionale. Per i clienti internazionali che gestiscono parchi macchine con standard misti, l'azienda può produrre viti con spallamento imperiale secondo gli standard dimensionali ASME B18.3 nello stesso ciclo di produzione degli equivalenti metrici, semplificando il consolidamento degli approvvigionamenti senza richiedere rapporti separati con i fornitori.

Viti con spallamento come perni girevoli in macchinari automatizzati: calcolo del carico sul cuscinetto e stima della durata di usura

Nei macchinari automatizzati e nelle macchine utensili, le viti con spallamento che funzionano come perni di articolazione per collegamenti, seguicamma o bracci oscillanti sono soggette a carichi radiali su tutta la lunghezza della spalla. A differenza di un cuscinetto portante liscio in cui il carico è distribuito su una lunga zona di contatto, un perno della vite sulla spalla concentra il carico radiale sulla lunghezza utile della spalla, in genere tra una e tre volte il diametro della spalla a seconda della geometria dell'applicazione. Il calcolo della pressione del cuscinetto sulla superficie della spalla è il primo passo per prevedere la durata dell'usura.

Si applica la formula della pressione del cuscinetto dell'area proiettata: P = F / (d × L), dove F è il carico radiale in Newton, d è il diametro della spalla in mm e L è la lunghezza effettiva del cuscinetto in mm. Per una vite con spallamento in lega di acciaio cementato che funziona contro una boccola in acciaio o un foro temprato, la pressione ammissibile sul cuscinetto è generalmente di 100–150 MPa per la rotazione continua e di 200–350 MPa per il movimento oscillatorio o indicizzato. Il superamento di questi limiti accelera la fatica superficiale, produce detriti da usura da sfregamento e allarga gradualmente il foro: la stessa progressione di rottura osservata nelle applicazioni con tolleranza inadeguata ma guidata dal carico piuttosto che dall'errore dimensionale.

Le applicazioni per le apparecchiature tessili e i perni dei sistemi idraulici aggiungono una considerazione sulla lubrificazione che spesso viene trascurata durante la progettazione. Il perno di una vite con spallamento che funziona a secco in una macchina tessile a ciclo elevato può vedere temperature superficiali superiori a 150°C nella zona di contatto durante cicli di produzione prolungati, il che degrada qualsiasi pellicola d'olio e accelera l'usura dell'adesivo. Le disposizioni progettuali per l'accesso alla lubrificazione (un foro di grasso radiale attraverso la parete del foro o una scanalatura circonferenziale nello spallamento) possono prolungare la durata dell'usura di un ordine di grandezza in queste applicazioni e specificare una vite sullo spallamento con un trattamento superficiale compatibile con la chimica del lubrificante è un requisito ingegneristico di base che dovrebbe essere confermato in fase di progettazione piuttosto che dopo guasti sul campo.

Geometrie di spalla non standard negli utensili aerospaziali e automobilistici: oltre il catalogo

Le viti a spalla standard seguono una geometria semplice: spalla cilindrica, superficie del cuscinetto sottotesta piatta e un'estremità filettata con un diametro inferiore rispetto alla spalla. I componenti aerospaziali e gli utensili automobilistici specializzati richiedono spesso configurazioni che non possono essere reperite da nessun catalogo standard e il tentativo di modificare una vite standard sul campo (abbassando una spalla, aggiungendo un foro trasversale, lavorando una sezione ridotta) quasi sempre compromette il trattamento termico e l'integrità dimensionale della parte.

Le configurazioni comuni di viti con spallamento non standard che si verificano negli utensili ad alta precisione includono:

• Viti a doppia spalla: Due spalle cilindriche di diverso diametro sullo stesso gambo, utilizzate per posizionare e trattenere simultaneamente componenti su due diversi piani di profondità in complessi stampi.
• Viti con spallamento alleggerito: Una sezione della vita di diametro ridotto tra la spalla e l'estremità filettata, che agisce come un elemento elastico controllato che assorbe il carico d'urto senza trasmetterlo nella zona di impegno del filo, particolarmente utile nelle applicazioni di stampi per stampaggio ad alto impatto.
• Viti a spalla con fori trasversali o passaggi assiali: Utilizzato nei sistemi idraulici e negli utensili pneumatici in cui la vite funge contemporaneamente da perno e passaggio del fluido, eliminando un raccordo separato e riducendo la complessità dell'assemblaggio.
• Viti a spalla flangiata: Una flangia allargata sotto la testa distribuisce il carico di bloccaggio assiale su un'area più ampia, impedendo l'inserimento in piastre di utensili in materiale morbido (alluminio o composito) senza richiedere un componente separato della rondella.
• Viti con spallamento extra lungo con passi di filettatura multipli: Richiesto negli assemblaggi di stampi profondi in cui l'estremità filettata deve impegnarsi in una piastra molto al di sotto della zona di supporto dello spallamento, con lunghezze complessive che si estendono ben oltre i massimi standard del catalogo.

Shanghai Soverchannel Industrial Co., Ltd. è strutturata appositamente per gestire questo segmento di mercato. In qualità di produttore che integra ricerca e sviluppo, produzione e vendite, l'azienda esamina i disegni dei clienti, fornisce consulenza sulla geometria e sulla selezione dei materiali, produce prototipi per la convalida dimensionale e funzionale e passa direttamente alla produzione, il tutto all'interno di un unico rapporto di fornitura che elimina il ritardo nel passaggio dall'ingegneria all'approvvigionamento comune quando si lavora con distributori che si riforniscono da fabbriche di terze parti.

Selezione del trattamento superficiale per viti con spallamento: bilanciamento dell'integrità dimensionale con protezione dalla corrosione

Il trattamento superficiale applicato a una vite con spallamento presenta una tensione fondamentale che non esiste per i dispositivi di fissaggio ordinari: qualsiasi rivestimento che aggiunge spessore alla superficie della spalla sottrae direttamente al budget di tolleranza dimensionale. Uno strato di zincatura elettrolitica di 8–12 µm per lato aggiunge 16–24 µm al diametro della spalla, sufficiente per convertire una spalla con tolleranza h6 in una parte sovradimensionata che non entrerà nel foro alesato senza interferenze. Questo è il motivo per cui la scelta del trattamento superficiale per le viti con spallamento di precisione richiede un'attenzione esplicita allo spessore del rivestimento, non solo alle prestazioni di corrosione.

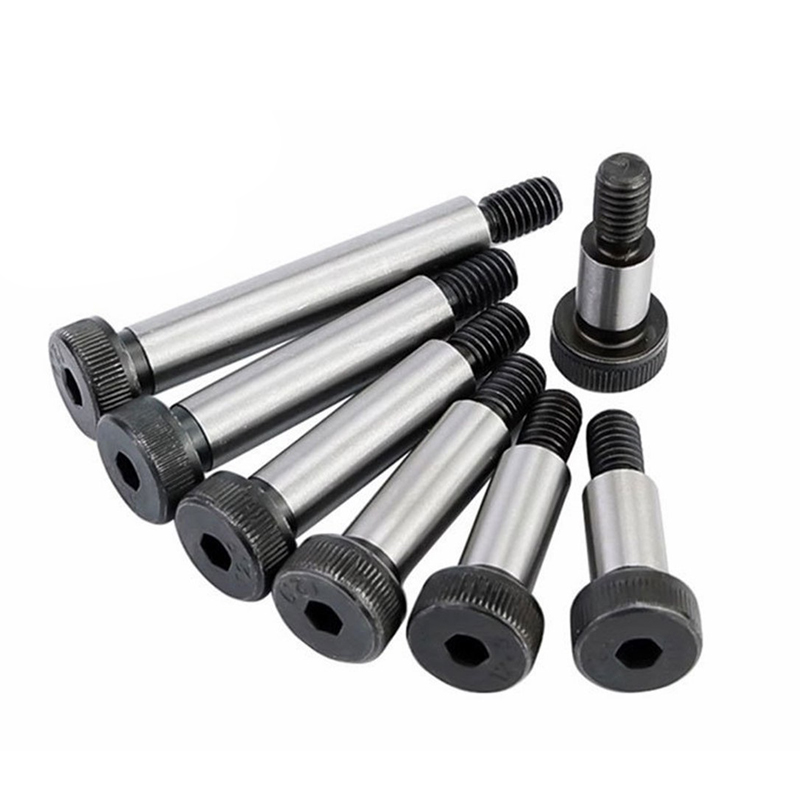

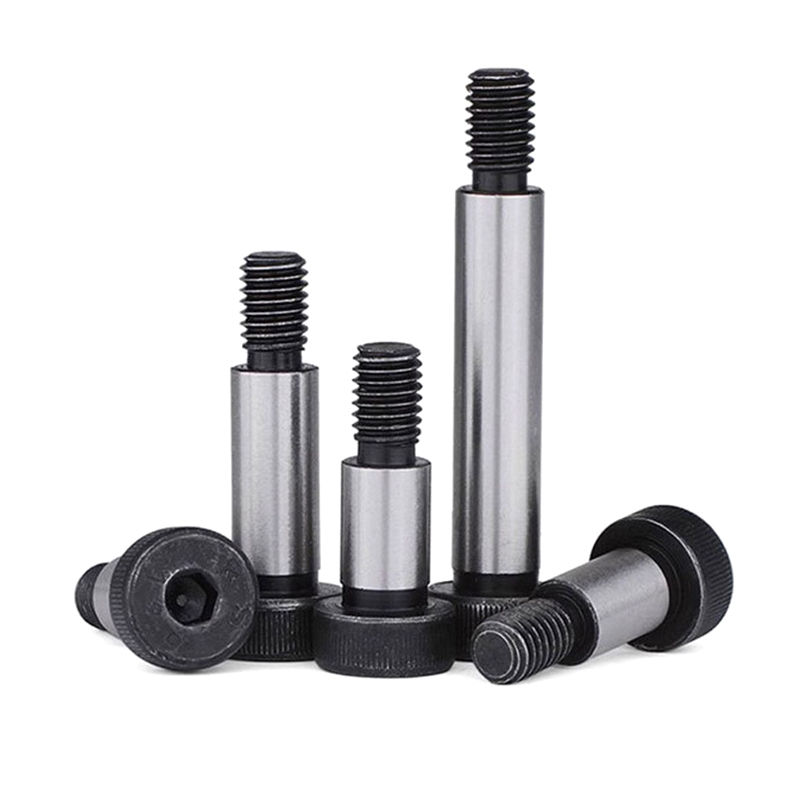

• Ossido nero: Il trattamento preferito per applicazioni su stampi e matrici di precisione. La profondità del rivestimento di conversione viene misurata in nanometri anziché in micron, ovvero con un impatto dimensionale pari a zero. Fornisce una leggera resistenza alla corrosione sufficiente per ambienti interni con utensili se combinato con un paraolio. Compatibile con tutte le classi di tolleranza standard senza rettifica post-trattamento.
• Nichelatura chimica: Deposita uno strato altamente uniforme (tipicamente 12–25 µm) che può essere specificato e mantenuto sufficientemente stretto da tenere conto della tolleranza di lavorazione. Fornisce una durezza superiore (fino a 68 HRC dopo il trattamento termico) e resistenza alla corrosione rispetto all'ossido nero. Utilizzato nelle viti a spallamento dei sistemi idraulici e nei componenti di apparecchiature tessili dove sono richieste precisione e moderata resistenza chimica.

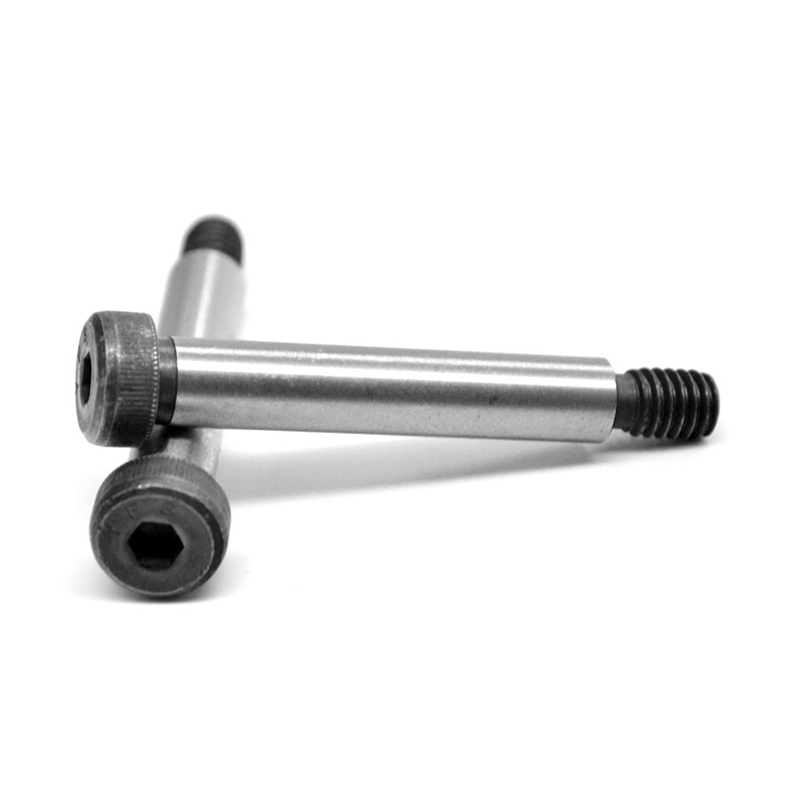

• Rivestimento di zinco lamellare (Geomet/Dacromet): Si applica a uno spessore totale di 8–15 µm con una migliore uniformità di spessore rispetto alla galvanica e nessun rischio di infragilimento da idrogeno. Adatto per l'estremità filettata e la testa delle viti con spallamento dove la protezione dalla corrosione è importante, ma deve essere mascherato dalla superficie del cuscinetto dello spallamento in applicazioni di precisione oppure lo spallamento deve essere rettificato fino alla dimensione finale dopo il rivestimento.
• Acciaio inossidabile passivato: Per le viti con spallamento prodotte in acciaio inossidabile 303, 304 o 440C, la passivazione rimuove il ferro libero dalla superficie senza alcun impatto dimensionale, massimizzando la resistenza alla corrosione nativa del materiale. La scelta corretta per la lavorazione alimentare, la produzione farmaceutica e gli ambienti costieri o marini in cui il materiale di base è già inossidabile.

Essendo sia un fornitore di elementi di fissaggio in acciaio al carbonio che un'azienda di elementi di fissaggio in acciaio inossidabile, Shanghai Soverchannel Industrial Co., Ltd. specifica i trattamenti superficiali come parte integrata del pacchetto di progettazione delle viti con spallamento piuttosto che come ripensamento. Per i clienti che riforniscono mercati esteri in cui gli standard di assemblaggio delle apparecchiature variano, l'azienda documenta il diametro della spalla rivestita con tracciabilità dimensionale completa, in modo che gli installatori possano verificare la compatibilità di adattamento prima dell'assemblaggio anziché scoprire problemi di interferenza sul piano di produzione.
