Perché la geometria Hex Drive supera le prestazioni Phillips e Torx nelle connessioni in legno a coppia elevata

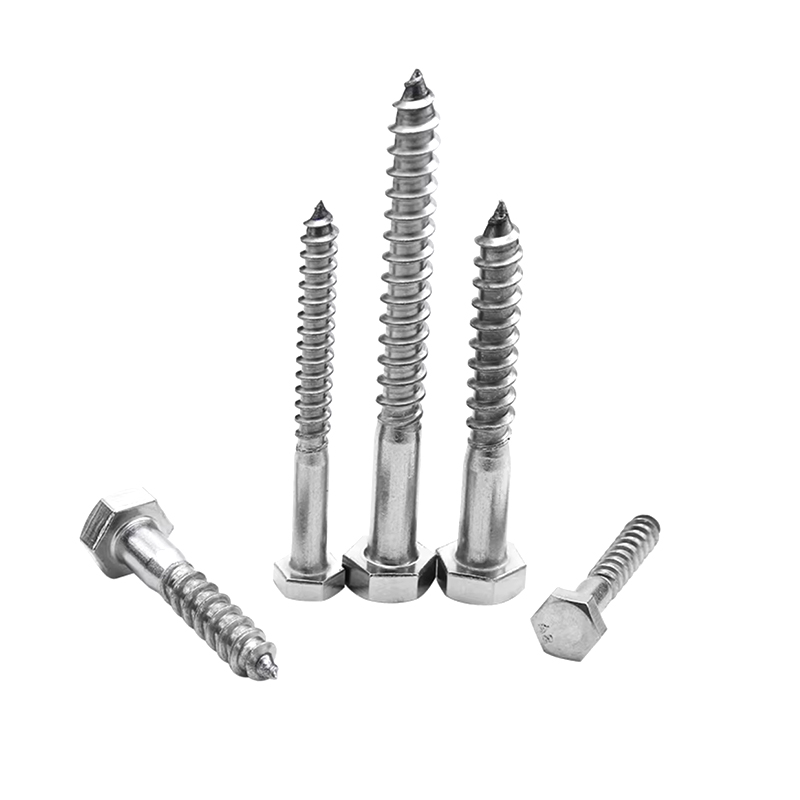

L'esagono esterno a testa alta Viti per legno a testa esagonale non è semplicemente una convenzione di progettazione: è una risposta funzionale alle richieste di coppia del fissaggio del legno strutturale. Gli incavi di guida Phillips e Pozidriv sono design a camma: la punta del driver è intenzionalmente progettata per disinnestarsi a una coppia di soglia per evitare un guida eccessiva nei materiali in fogli. Questa stessa proprietà diventa un problema nei legni duri densi e nei prodotti in legno ingegnerizzato come LVL (legno lamellare impiallacciato) e travi in ​​legno lamellare, dove la resistenza all'innesto della filettatura supera di gran lunga la soglia di uscita della camma, con conseguente rimozione degli incavi di guida prima che la vite raggiunga la profondità di posizionamento completa.

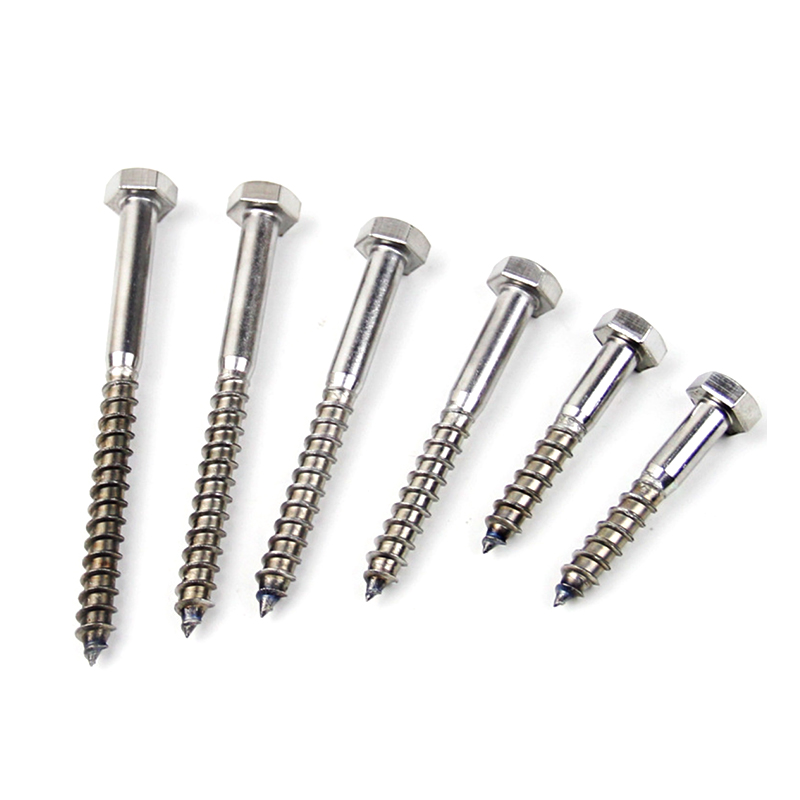

La configurazione esagonale esterna elimina completamente il cam-out. La coppia viene applicata attraverso sei facce di contatto piatte sul perimetro dell'elemento di fissaggio, distribuendo il carico su un'area del cuscinetto molto più ampia rispetto a qualsiasi unità con incavo interno. Una vite da legno a testa esagonale M8 standard inserita con una presa da 13 mm può sostenere coppie di installazione superiori a 35 Nm senza guasti all'interfaccia di trasmissione: circa tre o quattro volte il limite di coppia pratico di una testa Phillips di dimensioni comparabili prima della rimozione. Questa maggiore coppia di installazione ottenibile si traduce direttamente in una maggiore profondità di impegno della filettatura nel substrato e in un precarico del giunto più elevato, entrambi fondamentali per le connessioni che devono resistere al vento ciclico e al carico sismico nel telaio del tetto e negli assemblaggi trave-colonna.

Un vantaggio secondario specifico degli ambienti di costruzione è la versatilità degli strumenti. A differenza delle punte Torx o con attacco quadro che richiedono utensili dedicati, le viti per legno a testa esagonale possono essere avvitate con chiavi a forchetta standard, cricchetti, avvitatori a percussione con prese esagonali o persino chiavi regolabili, il che significa che l'installazione può procedere sul posto senza set di punte speciali, riducendo il rischio di ritardi quando gli strumenti vengono persi, danneggiati o non vengono portati nell'area di lavoro.

Profondità di ancoraggio, dimensionamento del foro pilota e rischio di spaccatura nelle applicazioni in legno strutturale

La corretta specifica del foro pilota è uno dei parametri più importanti e più frequentemente calcolati in modo errato nel fissaggio del legno strutturale. Un foro pilota troppo piccolo genera un'eccessiva sollecitazione radiale del cerchio durante l'installazione, il meccanismo dominante dietro la divisione delle venature finali nelle connessioni trave-colonna e nelle installazioni di telai di porte e finestre. Un foro pilota troppo grande riduce l’area di impegno della filettatura e può ridurre la resistenza all’estrazione del 30–50% anche quando viene mantenuta la profondità di inserimento della vite. Il diametro corretto del foro pilota dipende da tre variabili che interagiscono: densità della specie legnosa (misurata come gravità specifica), diametro del gambo della vite e rapporto tra la radice della filettatura e il diametro esterno.

Come riferimento pratico, i seguenti rapporti dei fori pilota si applicano alle viti per legno a testa esagonale inserite nelle comuni specie di legno strutturale:

La profondità di inserimento (la lunghezza del gambo filettato all'interno dell'elemento principale) deve essere almeno otto volte il diametro della vite per le connessioni critiche per il ritiro, come i giunti travetto-colmo o arcareccio-travetto nei telai del tetto. Per le connessioni dominanti a taglio come le staffe trave-colonna, la profondità di ancoraggio conta meno del diametro della vite e dello spessore dell'elemento in acciaio, ma il mantenimento di distanze dal bordo adeguate (minimo 4× diametro da qualsiasi estremità o bordo) previene il taglio della fibra del legno attorno al dispositivo di fissaggio indipendentemente dalla lunghezza di ancoraggio.

Selezione del trattamento superficiale per viti per legno a testa esagonale in esposizioni strutturali ed esterne

La corrosione degli elementi di fissaggio strutturali in legno è una modalità di cedimento lenta che viene sistematicamente sottovalutata nella manutenzione degli edifici. A differenza della ruggine superficiale visibile sulle strutture metalliche esposte, la corrosione all’interno di un giunto in legno è nascosta dalla fibra di legno circostante e può progredire per anni prima che la capacità strutturale della connessione venga compromessa. La scelta del trattamento superficiale per le viti per legno a testa esagonale deve quindi tenere conto dell'ambiente di umidità che il giunto subirà per l'intera vita progettuale della struttura, non solo delle condizioni di installazione.

• Elettrozincatura (zinco 5–12 µm) — Adatto per applicazioni interne completamente chiuse e asciutte, come l'assemblaggio di telai di porte e finestre interne e collegamenti strutturali di armadietti interni. Il sottile strato di zinco fornisce una protezione adeguata nella Classe di servizio 1 (interno, riscaldato, umidità relativa inferiore al 65%) ma non deve essere utilizzato in connessioni di legno esposte o semiesposte dove la variazione stagionale dell'umidità accelera l'esaurimento dello zinco alle radici delle filettature. Durata prevista della protezione in condizioni interne asciutte: 15–25 anni.
• Zincatura a caldo (lega zinco-ferro 45–85 µm) — Le specifiche standard per le connessioni strutturali in legno esterne: assemblaggi del telaio del tetto, giunti esterni trave-colonna e strutture del giardino. Lo spesso strato intermetallico di zinco-ferro formato durante la lavorazione a caldo fornisce una protezione significativa anche dopo il consumo dello zinco superficiale, estendendo la durata di servizio a 30-50 anni in caso di esposizione esterna moderata. Si noti che il rivestimento per immersione a caldo sugli elementi di fissaggio filettati aumenta il diametro della filettatura, richiedendo la selezione di dadi o prese sovradimensionati: un dettaglio pratico che spesso viene trascurato quando si sostituiscono le viti per immersione a caldo con viti elettrozincate in cantiere.
• Fosfatazione con strato di olio o vernice — Utilizzato principalmente come trattamento di base per migliorare l'adesione della vernice o come trattamento antigrippaggio a breve termine nelle connessioni in legno lavorato. Non è una misura di protezione dalla corrosione esterna autonoma. Le viti per legno a testa esagonale fosfatate sono adatte per le unità di falegnameria assemblate in fabbrica che ricevono una verniciatura completa o una finitura laccata che incapsula la testa del dispositivo di fissaggio.

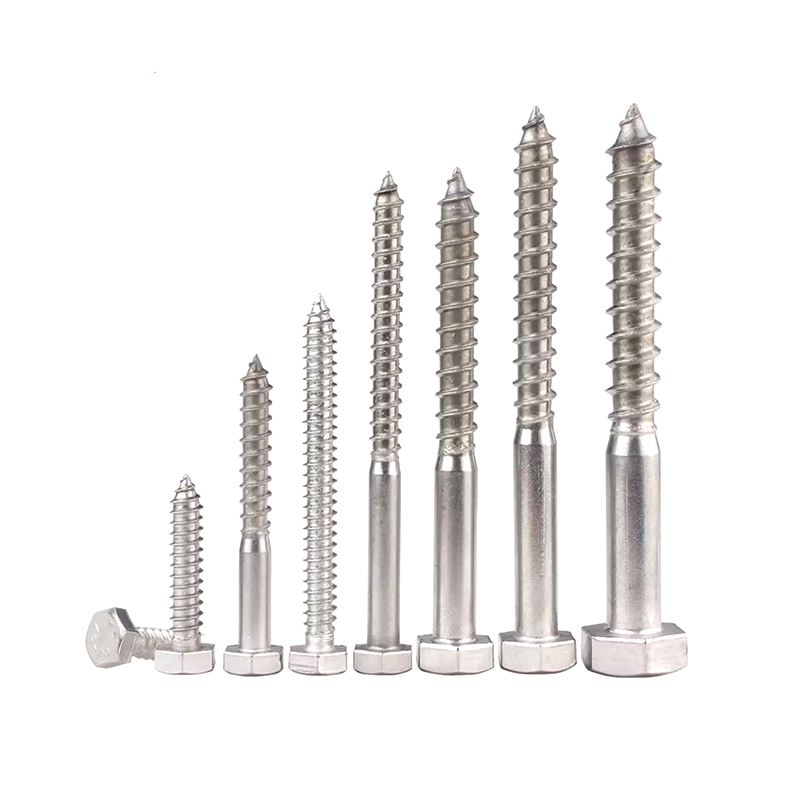

• Acciaio inossidabile (304/316) — Richiesto in tre scenari: legname trattato con conservanti contenente composti di rame azolico (CA) o rame quaternario alcalino (ACQ), che sono altamente corrosivi per i rivestimenti di zinco; ambienti costieri entro 1-5 km dall'acqua salata dove la concentrazione di cloruro supera la capacità protettiva dello zinco; e connessioni architettoniche visibili in cui l'aspetto della testa del dispositivo di fissaggio fa parte dell'estetica finita. Il grado 316 aggiunge molibdeno per la resistenza alla vaiolatura del cloruro e dovrebbe essere l'impostazione predefinita in qualsiasi installazione di strutture in legno marine o costiere.

Un problema critico di compatibilità specifico del legno: diversi moderni preservanti del legno – compresi i sistemi a base di rame che hanno sostituito il CCA (arseniato di rame cromato) nella maggior parte dei mercati – corrodono attivamente lo zinco a velocità fino a 10 volte superiori rispetto al legno non trattato. L'utilizzo di viti per legno a testa esagonale elettrozincate o zincate a caldo in legname trattato con ACQ o CA ridurrà la durata di servizio dell'elemento di fissaggio a un minimo di 3-5 anni in un'esposizione all'aperto, rispetto ai 30 anni di durata prevista del legno trattato stesso. L'acciaio inossidabile è l'unico materiale di fissaggio compatibile con tutti gli attuali sistemi di conservazione nelle applicazioni strutturali.

Trasferimento del carico eolico e sismico attraverso connessioni con viti per legno a testa esagonale: considerazioni ingegneristiche

Nelle strutture in legno ingegnerizzato, comprese le case in legno con struttura leggera, i sistemi di strutture del tetto prefabbricate e le costruzioni modulari, le viti per legno a testa esagonale funzionano come connettori strutturali primari anziché come elementi di fissaggio secondari. Questa distinzione è importante perché le connessioni soggette alla pressione del vento e al carico sismico subiscono richieste di forza che differiscono fondamentalmente dai carichi gravitazionali statici: sono ciclici, reversibili e spesso applicati ad angoli obliqui rispetto all'asse della vite. La progettazione di queste connessioni richiede la comprensione delle prestazioni delle viti per legno a testa esagonale in condizioni di carico combinato di ritiro e taglio, non solo in condizioni di puro ritiro o puramente laterale tipicamente presentate nelle tabelle di carico del produttore.

Sotto carico laterale (di taglio) – la domanda dominante nelle connessioni tra parete e fondazione e tra trave e piastra durante gli eventi sismici – la capacità delle viti dipende dalla modalità di snervamento del sistema di fissaggio-legno. Sia l'Eurocodice 5 che l'NDS (National Design Specifiche) definiscono molteplici modalità di snervamento basate sulla rigidezza relativa della vite e degli elementi in legno. Per le viti da legno a testa esagonale nelle connessioni a doppio taglio (vite che passa attraverso due elementi in legno con una piastra in acciaio tra di loro), tipicamente governa la Modalità III: la vite forma una cerniera plastica all'interno dell'elemento in legno mentre la piastra in acciaio rimane rigida. Questa modalità fornisce un assorbimento di energia duttile – fondamentale per la resistenza sismica – rispetto alla rottura fragile da scissione che si verifica quando la spaziatura dei dispositivi di fissaggio o le distanze dai bordi sono inadeguate.

• Requisiti di spaziatura per le zone sismiche — La distanza minima degli elementi di fissaggio nella direzione del carico dovrebbe essere 10 volte il diametro della vite per le connessioni progettate per cedere sotto carico sismico. Ridurre la spaziatura al minimo previsto dalla normativa (tipicamente 5–7× diametro per condizioni non sismiche) nelle applicazioni sismiche aumenta il rischio di cedimento di gruppo: divisione simultanea del legno attraverso più file di elementi di fissaggio prima che i singoli elementi di fissaggio raggiungano la loro capacità di snervamento.
• Configurazioni a vite inclinata — Per le connessioni dominate dall'estrazione come i giunti del tallone delle travi, l'inserimento delle viti per legno a testa esagonale a 30–45° rispetto alla fibra anziché perpendicolare massimizza la componente assiale del trasferimento del carico attraverso il gambo filettato mentre la componente laterale viene assorbita attraverso il cuscinetto più rigido del gambo contro il legno. Questa tecnica di vite inclinata, specificata nell'Eurocodice 5 Allegato A, può aumentare la capacità di estrazione effettiva di un gruppo di viti del 30–50% rispetto all'installazione perpendicolare alla stessa profondità di ancoraggio.
• Rigidità della connessione sotto carico ciclico — A differenza delle connessioni inchiodate che presentano uno scorrimento intrinseco prima che inizi il trasferimento del carico, le connessioni con viti per legno a testa esagonale adeguatamente serrate sviluppano una forza di serraggio tra gli elementi che ritarda l'inizio dello scorrimento. Questa rigidità iniziale è vantaggiosa per la funzionalità (limitando la deflessione sotto carichi normali), ma richiede che la progettazione tenga conto della transizione dal comportamento rigido a quello bloccato dopo i primi cicli sismici in una filosofia di progettazione duttile. Le strutture progettate secondo DFL o categorie sismiche equivalenti devono verificare che la duttilità della connessione sia sufficiente ad assorbire energia una volta superato il precarico del morsetto.

Con una vasta esperienza nella produzione di elementi di fissaggio ad alta precisione e una struttura dedicata presso Nantong Jinzhai Hardware Co., Ltd., Shanghai Soverchannel Industrial Co., Ltd. fornisce viti per legno a testa esagonale secondo specifiche che includono proprietà meccaniche documentate, tolleranze dimensionali e verifica del trattamento superficiale: il pacchetto di dati completo richiesto dagli ingegneri strutturali e dagli enti di certificazione degli edifici per la progettazione delle connessioni in applicazioni eoliche e sismiche. Per maggiori dettagli, contattare direttamente Shanghai Soverchannel Industrial Co., Ltd. per discutere i requisiti specifici del progetto.
