Guida completa alle barre completamente filettate: specifiche, materiali e applicazioni industriali

Cos'è un'asta completamente filettata?

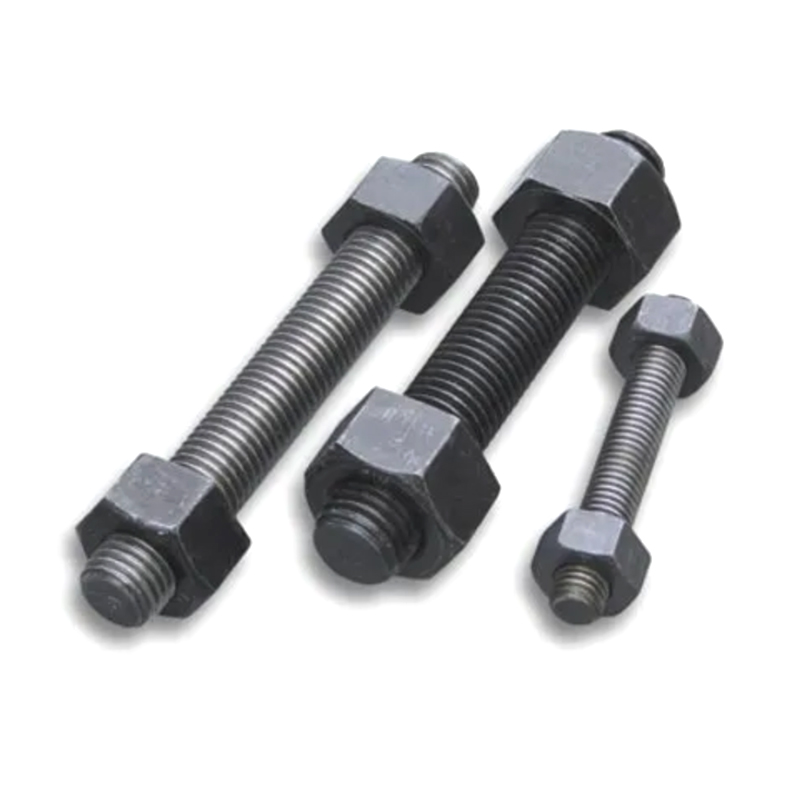

A asta completamente filettata - chiamato anche barra tutto filetto, perno filettato o barra filettata continua - è un elemento di fissaggio metallico diritto con filettatura elicoidale che corre lungo tutta la sua lunghezza, da un'estremità all'altra, senza alcuna sezione liscia del gambo. Questo profilo di filettatura ininterrotto lo distingue dai bulloni standard o dai prigionieri parzialmente filettati, offrendo agli ingegneri la massima flessibilità nel tagliare l'asta a qualsiasi lunghezza richiesta mantenendo il pieno impegno della filettatura in ogni punto.

A differenza dei bulloni convenzionali prodotti in lunghezze fisse con una testa definita, le aste completamente filettate sono senza testa e progettate per funzionare con dadi, accoppiatori o piastre di ancoraggio applicati in qualsiasi posizione lungo l'asta. Ciò li rende indispensabili ovunque siano necessari bloccaggio, sospensione o tensione regolabili su campate variabili.

Specifiche dimensionali e standard di filettatura

Le barre completamente filettate sono prodotte in un'ampia gamma di diametri e lunghezze, regolate da standard riconosciuti a livello internazionale. Comprendere le specifiche corrette è fondamentale per i calcoli del carico e la compatibilità con l'hardware corrispondente.

Intervalli comuni di diametro e lunghezza

Le dimensioni metriche standard vanno da M6 a M64, mentre le dimensioni imperiali (UNC/UNF) in genere vanno da 1/4 di pollice a 2 pollici di diametro. Le lunghezze standard di 1 metro, 2 metri e 3 m sono le più comuni, sebbene siano ampiamente disponibili lunghezze tagliate su misura per requisiti specifici del progetto.

Passo della filettatura e classi di tolleranza

Per le aste metriche, le filettature a passo grosso (ad esempio M12×1,75) sono l'impostazione predefinita per l'uso strutturale generale, mentre le filettature a passo fine (ad esempio M12×1,25) forniscono una migliore resistenza all'allentamento dovuto alle vibrazioni in ambienti dinamici. Le classi di tolleranza 6g (esterna) e 6H (interna) rappresentano la vestibilità commerciale standard. Per applicazioni di precisione o aerospaziali, sono specificate tolleranze più strette di 4h/4H per ridurre al minimo il gioco della filettatura e garantire un trasferimento accurato del carico.

Opzioni materiali e selezione del grado

La scelta del materiale determina direttamente la resistenza alla trazione, la resistenza alla corrosione e la temperatura di servizio di un'asta completamente filettata. La scelta della qualità corretta previene guasti prematuri durante il servizio e garantisce l'integrità strutturale a lungo termine.

Acciaio al carbonio e acciaio legato

Le aste in acciaio a basso tenore di carbonio (grado 2 / DIN 4.6) offrono una resistenza alla trazione minima di 400 MPa e si adattano ad applicazioni di fissaggio per interni leggere. I gradi a medio carbonio come ASTM A307 e SAE Grado 5 (DIN 8.8) aumentano la resistenza alla trazione a circa 830MPa , rendendoli adatti per le connessioni strutturali in acciaio. Le barre di acciaio legato ad alta resistenza — Grado B7 (ASTM A193) o DIN 10.9 — raggiungono resistenze a trazione superiori 1.000 MPa e sono specificati per recipienti a pressione, giunti flangiati e ancoraggi strutturali pesanti dove la consistenza del carico di prova è fondamentale.

Acciaio inossidabile

Acciaio inossidabile austenitico: principalmente A2 (304) e A4 (316) — è la scelta standard per ambienti corrosivi. Le aste A4-70 forniscono una resistenza alla trazione minima di 700 MPa insieme a un'eccellente resistenza alla vaiolatura indotta dal cloruro, rendendole l'opzione preferita per installazioni marine, costiere, di trasformazione alimentare e di impianti chimici. I gradi duplex come il 2205 offrono sia una maggiore resistenza (~900 MPa) che una resistenza alla corrosione superiore rispetto allo standard 316.

Altri materiali speciali

• Ottone (C36000): Utilizzato nei raccordi elettrici e idraulici per una buona conduttività e resistenza alla corrosione nei sistemi idrici.
• Titanio grado 5 (Ti-6Al-4V): Rapporto resistenza/peso estremamente elevato con eccezionale resistenza alla corrosione, specifico per strutture di impianti aerospaziali e medici.
• Fibra di vetro/GFRP: Barre filettate non conduttive e non magnetiche per quadri elettrici, strutture per risonanza magnetica e serbatoi chimici dove sono vietati dispositivi di fissaggio metallici.

Trattamenti superficiali e rivestimenti protettivi

Le aste completamente filettate in acciaio al carbonio nudo richiedono una protezione superficiale per prevenire la corrosione durante il servizio. La scelta del rivestimento corretto dipende dall'esposizione ambientale, dalla temperatura operativa e dal fatto che l'asta sarà annegata nel cemento o esposta a sostanze chimiche.

• Galvanotecnica di zinco (zinco brillante): Fornisce 5–8 µm di zinco per ambienti interni miti; adatto per mobili, staffe HVAC e sistemi di scaffalature.
• Zincatura a caldo (HDG): Deposita 45–85 µm di zinco, fornendo una protezione robusta per applicazioni esterne, sotterranee e integrate nel cemento. Conforme alla norma ASTM A153/ISO 1461.
• Zincatura meccanica: Un'alternativa al processo a freddo che produce rivestimenti uniformi su barre ad alta resistenza in cui l'infragilimento da idrogeno derivante dalla galvanica rappresenta un problema (tipicamente grado B7 e superiore).
• Rivestimento Dacromet/Geomet: Rivestimento lamellare di zinco privo di cromo che offre una resistenza alla nebbia salina superiore a 1.000 ore: preferito nei lavori strutturali automobilistici e offshore.
• Rivestimento in PTFE (Teflon): Riduce l'attrito della filettatura e previene il grippaggio negli assemblaggi inox-inossidabili, facilitando l'applicazione di una coppia costante.

Applicazioni industriali in settori chiave

La versatilità delle barre completamente filettate le rende uno degli elementi di fissaggio più ampiamente richiesti nell'ingegneria industriale ed edile. La loro possibilità di essere tagliati sul posto e regolati con dadi standard elimina la necessità di immagazzinare decine di lunghezze discrete di bulloni.

Edilizia strutturale e ingegneria civile

Nelle strutture in acciaio strutturale, bulloni di ancoraggio realizzati con barre completamente filettate (tipicamente ASTM F1554 grado 36 o grado 55) vengono gettati nelle fondazioni in calcestruzzo per fissare piastre di base delle colonne, basi di macchinari e pannelli prefabbricati. La configurazione a tutta filettatura consente di regolare la lunghezza dell'estremità sporgente dopo che il calcestruzzo si è solidificato tagliando o selezionando la posizione del dado. I sistemi di rinforzo sismico per controsoffitti, tubazioni e condutture fanno molto affidamento su supporti per aste filettate combinati con morsetti per travi e dadi di accoppiamento esagonali per ottenere rinforzi antioscillazione conformi alla normativa secondo i requisiti NFPA 13 e IBC.

Industrie Meccaniche e di Processo

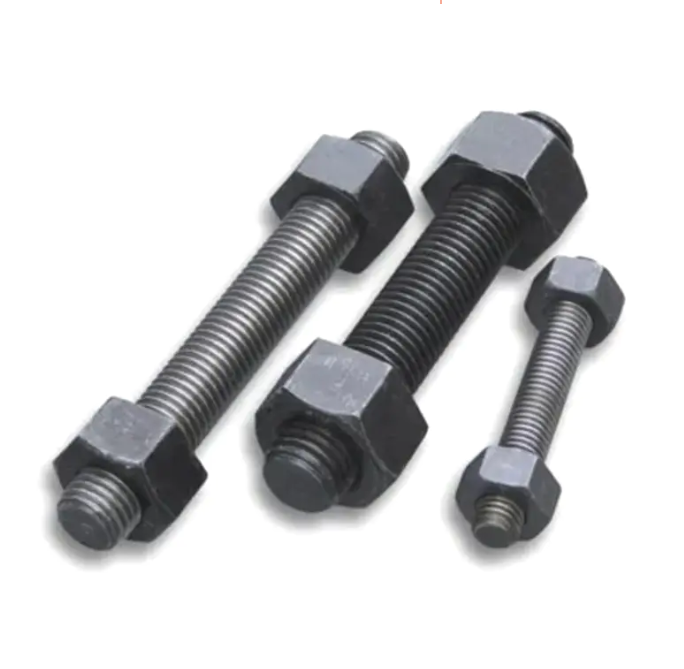

I gruppi flangiati ad alta pressione nelle raffinerie di petrolio e negli impianti petrolchimici utilizzano prigionieri B7 - una forma di barra completamente filettata - insieme a dadi esagonali pesanti B2H per ottenere una tenuta senza perdite sui giunti flangiati ASME B16.5 e B16.47. Le temperature di esercizio possono raggiungere i 450°C, dove il contenuto di lega di cromo-molibdeno del materiale B7 mantiene la resistenza allo snervamento che il semplice acciaio al carbonio perderebbe completamente. Nel settore della produzione di energia, le aste M72 e M80 vengono utilizzate per tensionare i bulloni dell'involucro della turbina con tenditori idraulici, garantendo una compressione uniforme della guarnizione su tutta la circonferenza frontale della flangia.

Installazione Impianti Elettrici e Meccanici

Gli appaltatori MEP (meccanici, elettrici e idraulici) utilizzano ampiamente aste filettate da 3/8 pollici e 1/2 pollici per sospendere rack di condotti, passerelle per cavi e tubazioni dagli elementi strutturali. L'asta viene tagliata alla lunghezza di caduta richiesta e dotata di fascette per tubi o fascette per tubi, offrendo una soluzione di supporto pulita, regolabile e conforme alle normative. Nei quadri elettrici e nelle sale trasformatori, le barre filettate in fibra di vetro non metalliche vengono utilizzate per montare sbarre collettrici e isolatori dove è richiesto l'isolamento elettrico tra la struttura di supporto e i componenti sotto tensione.

Mobili, attrezzature per la vendita al dettaglio e architettura

Usi di interior design architettonico e commerciale moderno esposti barre filettate in acciaio inox come elemento di design deliberato in sistemi di scaffalature, balaustre di mezzanini, tensionamento di pareti divisorie in vetro e griglie di controsoffitti. Il profilo lineare e pulito di un'asta in acciaio inossidabile A4 lucidato M12 o M16, combinato con dadi a cupola e rondelle decorative, crea un'estetica minimale che è sia strutturalmente funzionale che visivamente raffinata.

Migliori pratiche di installazione e guida alla coppia

La corretta installazione delle aste completamente filettate garantisce il raggiungimento e il mantenimento della forza di serraggio prevista. Diversi punti pratici riducono il rischio di sottotensione, sfilacciamento del filo o rilassamento delle articolazioni:

• Profondità di impegno del filo: Per l'acciaio su acciaio è richiesta una lunghezza di impegno minima pari a 1× il diametro nominale; 1,5× è consigliato per l'acciaio e materiali più morbidi come alluminio o ghisa.
• Lubrificazione: Applicare un lubrificante per filettature o un composto antigrippaggio, particolarmente importante per i gruppi in acciaio inossidabile per prevenire il grippaggio. Il lubrificante riduce la coppia necessaria per raggiungere il precarico target fino al 30%.
• Specifica della coppia: Serrare sempre al grado di fissaggio e al valore specifico della dimensione. Ad esempio, un'asta M16 di grado 8.8 richiede circa 195 Nm a secco e 150 Nm lubrificati per ottenere un carico di prova del 75%.
• Selezione del dado di accoppiamento: Quando si uniscono due sezioni di asta, utilizzare un dado di accoppiamento a tutta lunghezza (lunghezza min. 3× diametro) anziché un dado esagonale standard per garantire un'adeguata area di contatto della filettatura sotto carico.
• Resistenza alle vibrazioni: In ambienti con carico dinamico, integrare i dadi esagonali standard con dadi di bloccaggio con inserto in nylon (ISO 7042), dadi flangiati seghettati o adesivo frenafiletti per evitare l'allentamento.

Il rispetto di queste pratiche riduce costantemente i guasti dei giunti, semplifica l'accesso futuro per la manutenzione e garantisce che la qualità dell'asta a tutta filettatura scelta funzioni secondo la sua capacità nominale per tutta la durata di progettazione della struttura o dell'attrezzatura.
