Barra filettata B7 per petrolio e gas: specifiche di grado ASTM A193 e guida alla selezione

Un giunto flangiato su un oleodotto ad alta pressione non si guasta con un avvertimento. La pressione aumenta, i cicli di temperatura, i mezzi corrosivi entrano in contatto con ogni superficie e quando l'elemento di fissaggio ha prestazioni inferiori, le conseguenze sono immediate e gravi. Questo è il motivo per cui ingegneri e team di approvvigionamento nei settori del petrolio e del gas, del settore petrolchimico e della produzione di energia non utilizzano barre filettate in acciaio al carbonio standard quando specificano connessioni bullonate critiche. Specificano Aste filettate e prigionieri ASTM A193 grado B7 – e lo fanno da decenni, perché il materiale merita ogni volta le specifiche.

Questo articolo spiega cosa rende B7 la scelta predefinita per il fissaggio ad alta pressione, dove viene applicato lungo la catena del valore del petrolio e del gas, come si confronta con gradi alternativi e cosa verificare prima di effettuare un ordine di approvvigionamento all'ingrosso.

Perché le barre filettate standard non sono in grado di gestire le condizioni di servizio di petrolio e gas

La maggior parte delle barre filettate industriali sono realizzate in acciaio a basso o medio tenore di carbonio e funzionano in modo affidabile in ambienti asciutti e a temperatura moderata: telai di costruzione, supporti di macchinari, supporti di passerelle per cavi elettrici. Queste sono condizioni in cui la resistenza alla trazione è costante e la corrosione è gestibile con un rivestimento di zinco.

Il servizio di petrolio e gas è diverso in ogni dimensione. Le apparecchiature della testa pozzo, le flange delle tubazioni e i bulloni dei recipienti a pressione funzionano a temperature che possono superare i 400°C. Le pressioni interne nei reattori di idrogenazione raggiungono centinaia di bar. I mezzi – petrolio greggio, gas di processo di raffineria, idrogeno solforato, condensati acidi – attaccano continuamente le superfici. E la conseguenza del cedimento del giunto non è una mensola allentata; si tratta di una perdita di processo, di un incidente di sicurezza o di un arresto che costa centinaia di migliaia di dollari al giorno.

L'acciaio al carbonio standard perde rapidamente la resistenza alla trazione sopra i 200°C, non è idoneo per il servizio di recipienti a pressione e si corrode rapidamente senza una protezione superficiale che si degrada nel tempo. Queste limitazioni non sono accettabili nella bullonatura del settore petrolifero e del gas. prodotti con barre filettate e perni progettati per applicazioni industriali esigenti sono l'unico punto di partenza appropriato per questa classe di servizio.

Che cos'è il grado B7 ASTM A193 e perché è l'impostazione predefinita del settore

ASTM A193 è la specifica normativa per i materiali di bullonatura in acciaio legato e acciaio inossidabile per servizi ad alta temperatura o alta pressione. Il grado B7 è il grado più utilizzato all'interno di tale specifica. Designa un acciaio legato al cromo-molibdeno, tipicamente AISI 4140 o 4142, che è stato bonificato per ottenere una precisa combinazione di resistenza, tenacità e resistenza al calore.

Il processo di tempra e rinvenimento non è una finitura opzionale. È il meccanismo che garantisce le prestazioni di B7. Il riscaldamento dell'acciaio alla temperatura di austenizzazione, il raffreddamento rapido in olio o acqua, quindi il rinvenimento a una temperatura inferiore controllata affina la microstruttura e conferisce la resistenza alla trazione, la resistenza allo snervamento e la duttilità richieste dallo standard ASTM. Senza questo trattamento, lo stesso acciaio legato non soddisferebbe le specifiche.

Il massimo di durezza è importante quanto il minimo. La durezza di copertura a 35 HRC controlla la suscettibilità all'infragilimento da idrogeno e alla tensocorrosione: modalità di guasto che contano in ambienti contenenti idrogeno o idrogeno solforato umido. Per una panoramica completa del quadro normativo, guida tecnica sulle classificazioni dei materiali di bullonatura ASTM A193 fornisce un contesto utile sulla copertura dei voti e sul contesto storico.

Il nostro Barre filettate ASTM A193 B7 certificate per i requisiti di servizio ad alta pressione sono prodotti secondo specifiche complete con rapporti di test sui materiali disponibili per lotto di produzione.

Applicazioni chiave: dove i prigionieri B7 sono specificati nel settore petrolifero e del gas

Le barre filettate e i prigionieri B7 compaiono in tutta la catena del valore del petrolio e del gas, dalle attrezzature di perforazione a monte alla lavorazione a valle della raffineria. Il filo conduttore è sempre lo stesso: alta pressione, temperatura elevata o esposizione a sostanze chimiche aggressive, di solito tutti e tre contemporaneamente.

Collegamenti flangiati di tubazioni

Ogni giunto flangiato di un oleodotto o di un gasdotto ad alta pressione rappresenta un potenziale punto di perdita. I prigionieri B7, abbinati ai dadi esagonali pesanti ASTM A194 grado 2H, sono il sistema di fissaggio standard per le flange ASME B16.5 di Classe 600, Classe 900 e superiori. La combinazione fornisce il carico del bullone necessario per posizionare la guarnizione in modo uniforme e mantenere una tenuta attraverso i cicli di pressione e temperatura per tutta la vita operativa della tubazione.

Recipienti a pressione e reattori di idrogenazione

I reattori di idrogenazione delle raffinerie funzionano a pressioni parziali di idrogeno che possono raggiungere 200 bar o più, a temperature superiori a 300°C. I bulloni che sigillano le flange del reattore devono mantenere la forza di serraggio alla temperatura senza rilassamento viscoso che potrebbe aprire il giunto. Il mantenimento del limite di snervamento di B7 a temperature elevate - significativamente migliore rispetto all'acciaio al carbonio standard - lo rende il materiale specificato nei codici nave ASME Sezione VIII per questo servizio.

Attrezzature della testa pozzo e connessioni dei collettori

Alla testa del pozzo, i gruppi dell'albero di Natale e i collegamenti dei collettori sono giunti bullonati che devono resistere alla pressione del pozzo per tutta la vita produttiva del pozzo. I prigionieri B7 forniscono la capacità di trazione per apparecchiature classificate API 6A e ASME mantenendo la stabilità dimensionale nelle ampie oscillazioni di temperatura tra la temperatura ambiente della superficie e la temperatura del fluido prodotto.

Infrastruttura criogenica del GNL

Le attrezzature per lo stoccaggio e il trasferimento del GNL presentano la sfida opposta: freddo estremo anziché caldo. L'acciaio legato standard B7 perde resistenza agli urti a temperature inferiori allo zero, motivo per cui le applicazioni GNL richiedono un grado diverso. Per questi servizi, il ns Barre filettate ASTM A320 L7 certificate per servizio criogenico e a bassa temperatura sono le specifiche corrette, progettate per soddisfare i requisiti di resistenza agli urti che B7 non soddisfa.

B7 contro alternative ad alta resistenza: scegliere il grado giusto

B7 è la scelta giusta per la maggior parte dei bulloni per petrolio e gas ad alta pressione, ma non è la scelta giusta per ogni applicazione. Capire quando specificare una variante o un'alternativa previene sia la sottospecificazione che i costi inutili.

B7 rispetto al grado 8 (A354 BD)

Il grado A354 BD ha una resistenza alla trazione maggiore rispetto a B7 – circa 150 ksi minimo contro 125 ksi – ed è lo standard per telai automobilistici e applicazioni strutturali pesanti a temperatura ambiente. La distinzione fondamentale è la resistenza al calore. B7 mantiene una resistenza significativa fino a circa 450°C; L'acciaio legato di grado 8 no. Per il servizio flangiato di petrolio e gas a temperature elevate, B7 è la specifica corretta indipendentemente dal confronto della resistenza alla trazione. Il grado 8 è adatto alla bullonatura strutturale a temperatura ambiente dove il vincolo di progettazione è la massima resistenza statica.

B7 vs. B7M (ambienti di servizio sour)

La B7M è una variante a durezza inferiore della stessa lega, prodotta fino a un massimo di 22 HRC anziché i 35 HRC della B7. Una durezza inferiore riduce significativamente la suscettibilità allo stress cracking da solfuro (SSC) in ambienti contenenti idrogeno solforato umido, la condizione definita nella norma NACE MR0175/ISO 15156 come "servizio acido". Se la pipeline o il recipiente trattano greggio acido o gas contenente H₂S in fase acquosa, la specifica richiesta è B7M, non B7 standard. Il compromesso è una minore resistenza alla trazione e allo snervamento, che influisce sulla progettazione del giunto. Lo standard B7 non è accettabile per il servizio acido come specificato; il limite di durezza è troppo alto.

B7 rispetto a B16 (sopra 450°C)

Per applicazioni al di sopra del limite di temperatura di B7 (alcuni reattori di reforming, flange di surriscaldatori di vapore e bulloneria per la produzione di energia ad alta temperatura) ASTM A193 B16 (una lega di cromo-molibdeno-vanadio) mantiene la resistenza a temperature alle quali B7 inizia a rilassarsi. B16 comporta un significativo sovrapprezzo ed è un grado specialistico; confermare la temperatura di servizio effettiva rispetto ai requisiti del codice di progettazione prima dell'aggiornamento.

Trattamenti superficiali che prolungano la durata in ambienti aggressivi

La composizione dell'acciaio legato di B7 fornisce eccellenti prestazioni meccaniche ma una modesta resistenza alla corrosione intrinseca. Nelle piattaforme offshore, nelle raffinerie costiere, negli ambienti di lavorazione chimica e in qualsiasi servizio con esposizione ciclica all'umidità, il trattamento superficiale è un fattore primario nell'intervallo di manutenzione e nella durata utile totale del gruppo di fissaggio.

Rivestimento in dacromet

Dacromet è il trattamento specifico per i prigionieri B7 in ambienti soggetti a corrosione. Il rivestimento, un sistema di scaglie di zinco-alluminio a base acqua polimerizzato a circa 300°C, fornisce 500-1.000 ore di resistenza alla nebbia salina neutra in test standardizzati, superando significativamente le prestazioni dello zinco elettrolitico. Fondamentalmente, Dacromet viene applicato senza processi elettrochimici, il che significa nessun assorbimento di idrogeno e nessun rischio di infragilimento da idrogeno. Per gli elementi di fissaggio B7 ad alta resistenza in cui l’infragilimento è un problema, questo è importante. Lo spessore del film di 8–12 micron consente alle filettature rivestite di rimanere entro la classe di tolleranza senza la filettatura sovradimensionata richiesta dalla zincatura a caldo.

Finitura in PTFE

Uno strato di PTFE applicato su Dacromet risolve il problema dell'attrito della filettatura che causa la dispersione della coppia durante l'installazione di gruppi di prigionieri di grande diametro. Il coefficiente di attrito uniforme su tutti i prigionieri in una configurazione a flangia multi-bullone è essenziale per ottenere una sollecitazione costante sulla sede della guarnizione: il fondamento di un giunto privo di perdite. Il rivestimento superiore in PTFE riduce inoltre il rischio di grippaggio su perni di grande diametro (M27 e superiori) dove le coppie di installazione sono elevate.

Zincatura

Lo zinco elettrolitico fornisce una protezione adeguata per le aste B7 in ambienti interni moderati o esterni riparati. Non è specificato per servizi offshore, strutture costiere o ambienti con spruzzi di sostanze chimiche. Il vantaggio principale è il costo e la disponibilità; per applicazioni industriali generiche ad alta resistenza in cui l'ambiente di installazione non è aggressivo, la versione zincata B7 è la scelta economica.

Lista di controllo per l'approvvigionamento: cosa verificare prima di ordinare barre filettate B7

Le barre filettate B7 per il servizio di attrezzature a pressione regolamentate richiedono documentazione e verifica che vanno oltre il controllo dimensionale e l'ispezione visiva. La seguente lista di controllo riflette i requisiti minimi di qualità per l'approvvigionamento nelle applicazioni di petrolio e gas, petrolchimico e di produzione di energia.

• Certificati di prova in fabbrica (MTC) secondo EN 10204 3.1 o 3.2: Conferma la composizione chimica e i risultati dei test meccanici per il calore specifico del materiale utilizzato nel tuo ordine. B7 senza un MTC certificato non è accettabile per il servizio critico. Il numero di colata sul certificato deve risalire al lotto fisico del prodotto.
• Record dei test di durezza: Verificare che il trattamento termico abbia raggiunto l'intervallo target (tipicamente 26–35 HRC per lo standard B7) e che nessun singolo pezzo superi i 35 HRC. Il superamento della durezza massima è il principale fattore di rischio per la tensocorrosione in servizio.
• Ispezione del calibro del filo: Confermare che le dimensioni della filettatura rivestita rimangano entro la classe di tolleranza specificata (6 g per il sistema metrico, 2 A per i pollici unificati) dopo l'applicazione di qualsiasi trattamento superficiale. Dacromet mantiene le filettature entro la tolleranza; la zincatura a caldo in genere non è priva di filettature post-rivestimento.

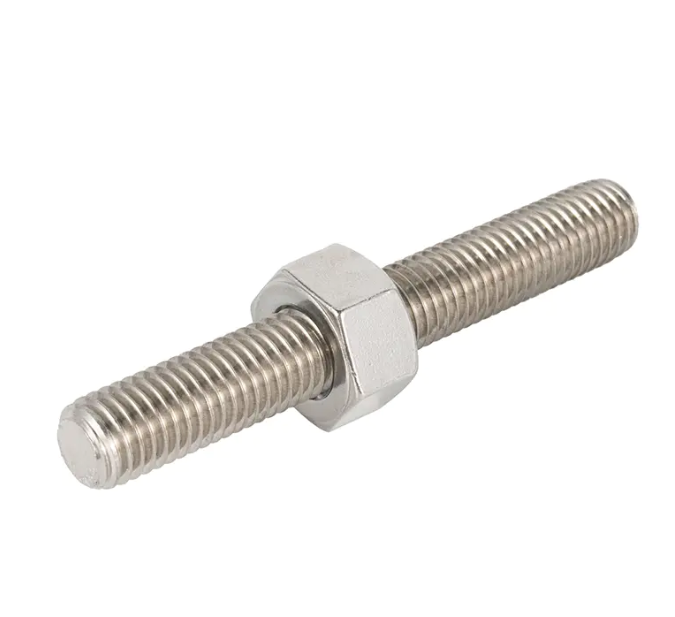

• Conferma dell'abbinamento del dado: Le aste B7 devono essere accoppiate con dadi esagonali pesanti ASTM A194 grado 2H per il servizio a piena potenza. Il nostro dadi esagonali pesanti per gruppi di aste e prigionieri ad alta resistenza sono disponibili con standard di filettatura e trattamenti superficiali corrispondenti per una completa compatibilità di assemblaggio.
• Dati del test in nebbia salina: Per Dacromet o altri rivestimenti speciali, richiedere i risultati dei test in nebbia salina interni o di terze parti confermando che il sistema di rivestimento soddisfa le specifiche concordate di resistenza alla corrosione prima della spedizione.
• Specifiche standard e dimensionali della filettatura: Confermare la filettatura metrica (ISO, DIN 975/976) o in pollici (ASME B18.31.3), il diametro nominale, il passo e la lunghezza. Per il servizio con recipienti a pressione, indicare il codice di progettazione applicabile (ASME Sezione VIII, EN 13445) in modo che il fornitore possa confermare la conformità dimensionale ai requisiti di lunghezza dei bulloni dei giunti flangiati.
• Lunghezza personalizzata e funzionalità OEM: Per progetti di grandi dimensioni con requisiti di lunghezza dei bulloni costanti, ordinare barre pretagliate riduce i tempi di preparazione in loco e gli sprechi di materiale. Conferma le quantità minime dell'ordine per lunghezze non standard e se il produttore offre la produzione OEM su disegni o campioni per requisiti geometrici specializzati.

L'approvvigionamento di barre filettate e prigionieri B7 da un produttore con capacità di produzione integrata (stampaggio a freddo, rullatura di filetti, trattamento termico e trattamento superficiale nell'ambito di un unico sistema di gestione della qualità) fornisce la tracciabilità e la coerenza dei lotti richieste dalle applicazioni di servizio critiche. Per le specifiche al di fuori degli intervalli commerciali standard, la capacità di produzione personalizzata è il fattore determinante per stabilire se un fornitore può effettivamente fornire ciò che le specifiche tecniche richiedono.
