Dadi e rondelle elastiche: guida alla selezione di tipi, materiali e antivibranti

Un bullone che si allenta sotto le vibrazioni non si annuncia. Semplicemente fallisce: gradualmente, poi tutto in una volta. Per gli ingegneri che specificano assemblaggi di elementi di fissaggio in motori, telai di veicoli, alloggiamenti di ventole e macchinari industriali, la combinazione di dadi e rondelle elastiche è uno dei metodi più economici e ampiamente collaudati per mantenere la forza di serraggio sotto carico dinamico. Questo articolo spiega come funziona la combinazione, quali tipi si adattano a quali applicazioni, come abbinare i materiali all'ambiente e quali trattamenti superficiali prolungano la durata di servizio sul campo.

Come funzionano insieme dadi e rondelle elastiche

Un solo dado, avvitato su un bullone e serrato secondo le specifiche, crea una forza di serraggio che tiene insieme il giunto. Il problema è che le vibrazioni inducono micromovimenti tra i fili accoppiati. Nel corso del tempo, questi piccoli movimenti laterali riducono il precarico e il dado indietreggia, spesso senza alcun segno visibile fino al cedimento del giunto.

Una rondella elastica si trova tra il dado e la superficie del cuscinetto. Quando il dado viene serrato, comprime la rondella. Quando la vibrazione tenta di allentare il dado, l'energia elastica immagazzinata nella rondella resiste alla rotazione all'indietro spingendo contro la parte inferiore del dado. Il risultato è un precarico mantenuto che un dado da solo non può sostenere in condizioni dinamiche.

Non si tratta di un abbinamento ridondante. Il dado fornisce forza di serraggio e trasferimento del carico; la rondella elastica fornisce il meccanismo di ritenzione del precarico. Insieme soddisfano entrambi i requisiti di una connessione meccanica affidabile: forza di serraggio iniziale e prestazioni anti-allentamento prolungate . Per i team di approvvigionamento che acquistano assemblaggi di elementi di fissaggio completi, selezionando entrambi i componenti da un unico fornitore che comprende questa interazione, ad esempio esaminando un progetto completo gamma di prodotti dadi e rondelle di un produttore specializzato di elementi di fissaggio — semplifica le specifiche e garantisce la compatibilità dimensionale.

Tipi di dadi utilizzati in assemblaggi soggetti a vibrazioni

Non tutti i dadi hanno la stessa resistenza alle vibrazioni e la scelta giusta dipende dall'entità del carico, dalla frequenza di assemblaggio e dalla gravità dell'ambiente vibrante.

• Dadi esagonali (esagonali standard e pesanti): Il tipo più comune, utilizzato in applicazioni industriali generali, edili e meccaniche. I dadi esagonali pesanti hanno una superficie di appoggio più ampia e un maggiore impegno della filettatura, rendendoli preferibili per connessioni strutturali a carico elevato. Costituiscono l'accoppiamento standard per le rondelle elastiche nella maggior parte delle specifiche di assemblaggio.

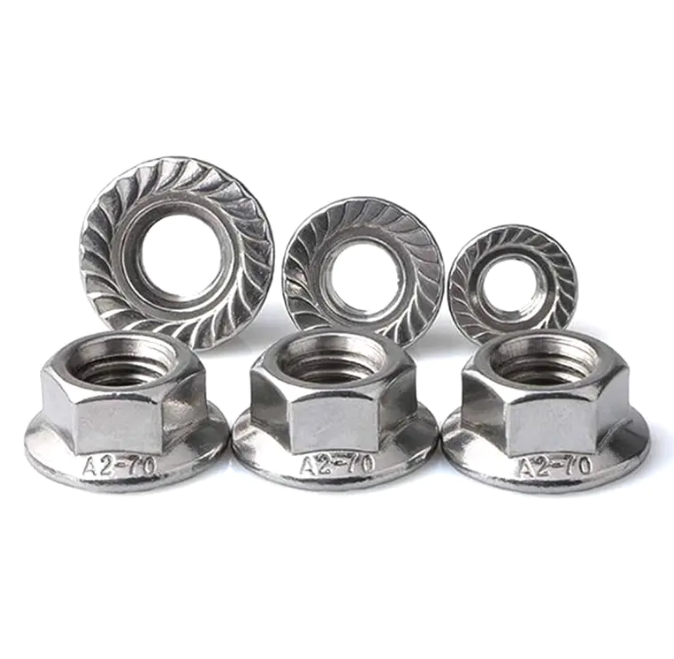

• Dadi flangiati: Incorporano un'ampia superficie portante integrata che distribuisce il carico di serraggio su un'area più ampia. Utile quando il materiale di base è morbido o dove il posizionamento preciso della rondella elastica è difficile durante l'assemblaggio.
• Controdadi in nylon: Contengono un inserto in nylon che si deforma contro le filettature del bullone, creando un bloccaggio basato sull'attrito. Adatto per carichi di vibrazioni più leggeri e gruppi che non vengono smontati frequentemente. A differenza delle rondelle elastiche, il meccanismo di bloccaggio si deteriora con l'uso ripetuto.
• Dadi ad alette: Progettato per il serraggio manuale in applicazioni che richiedono rimozioni frequenti. Solitamente non utilizzato con rondelle elastiche in scenari con vibrazioni elevate, ma comune nei gruppi di manutenzione a basso carico.

Per la maggior parte delle applicazioni critiche per le vibrazioni (motori, pompe, sottotelai di veicoli, apparecchiature HVAC), il Dado esagonale di grado 8 o grado 10 abbinato a una rondella elastica standard o per carichi pesanti rimane l'impostazione predefinita del settore. I dadi di grado 4 sono riservati alle applicazioni leggere e a basse vibrazioni in cui il costo è il fattore principale.

Tipi di rondelle elastiche e quando utilizzarle

Le rondelle elastiche non sono un unico prodotto. Le tre tipologie principali hanno caratteristiche meccaniche distinte che le rendono adatte a diverse condizioni di carico.

• Rondelle elastiche standard (divise): Il tipo più utilizzato. Una spaccatura elicoidale nella rondella crea due estremità affilate che mordono il dado e la superficie del cuscinetto, aggiungendo resistenza all'attrito insieme al precarico elastico. Efficace in macchinari generali, quadri elettrici e applicazioni automobilistiche diverse dai gruppi propulsori. Disponibile nelle taglie da M3 a M48 secondo GB/T 94.1 e specifiche DIN 127 equivalenti.
• Rondelle elastiche per carichi pesanti: Sezione trasversale più spessa e rigidità della molla più elevata rispetto alle rondelle standard. Utilizzato dove il precarico dei bulloni è elevato e l'ambiente con vibrazioni è grave: compressori, macchinari industriali pesanti e connessioni strutturali in acciaio soggette a carichi dinamici. Mantengono il precarico in condizioni in cui una rondella standard si appiattirebbe e perderebbe efficacia.
• Rondelle elastiche ondulate (ondulate): Ondulazioni multiple della forma d'onda distribuite attorno alla circonferenza della rondella. Forniscono una distribuzione del carico più fluida e uniforme rispetto alle rondelle spaccate e sono preferite negli strumenti di precisione, nell'elettronica e nei gruppi meccanici leggeri in cui i segni di morso lasciati dalle rondelle spaccate sono inaccettabili sulla superficie del cuscinetto.

Acciaio al carbonio vs acciaio inossidabile: scegliere il materiale giusto

La scelta dei materiali per dadi e rondelle elastiche è guidata da tre fattori: requisiti di resistenza, esposizione ambientale e costo.

Acciaio al carbonio è l'impostazione predefinita per le applicazioni industriali e di costruzione generali. Offre un'elevata resistenza alla trazione a basso costo ed è disponibile nell'intera gamma di qualità (4, 8, 10). Il suo limite è la suscettibilità alla corrosione: senza un trattamento superficiale, gli elementi di fissaggio in acciaio al carbonio si arrugginiscono in ambienti umidi o esterni. Per macchinari interni, involucri chiusi e ambienti asciutti, l'acciaio al carbonio con finitura zincata o fosfatata è la scelta pratica ed economica.

Acciaio inossidabile 304 è il grado standard resistente alla corrosione, adatto per apparecchiature per la lavorazione alimentare, applicazioni architettoniche, strutture costiere e ambienti umidi in generale. Offre una buona resistenza alla corrosione nella maggior parte delle condizioni atmosferiche ed è non magnetico, il che è importante in alcune applicazioni elettriche. Il compromesso è una durezza inferiore rispetto all'acciaio al carbonio trattato termicamente: le rondelle elastiche in acciaio inossidabile sono generalmente classificate per carichi da leggeri a medi.

Acciaio inossidabile 316 aggiunge molibdeno alla lega, migliorando significativamente la resistenza alla corrosione indotta dal cloruro (acqua salata, esposizione chimica). È specifico per l'hardware marino, le apparecchiature offshore, gli impianti di trattamento chimico e le infrastrutture costiere dove il 304 prima o poi finirebbe per fallire. Il sovrapprezzo rispetto al 304 è pari a circa il 20-30%, giustificato interamente dall’ambiente.

Un errore comune è specificare dadi in acciaio inossidabile con rondelle elastiche in acciaio al carbonio, o viceversa, senza considerare la compatibilità galvanica. Negli ambienti umidi, metalli diversi a contatto accelerano la corrosione del materiale meno nobile. Abbinare i materiali nell'intero gruppo di fissaggio.

Trattamenti superficiali: abbinare la finitura all'ambiente

Per gli elementi di fissaggio in acciaio al carbonio, il trattamento superficiale non è facoltativo: determina la durata utile. I tre trattamenti più comuni si adattano ciascuno a un diverso livello di esposizione.

• Zincatura di zinco (galvanica o a caldo): Il trattamento standard per uso interno ed esterno leggero. Lo zinco elettrolitico fornisce una protezione moderata a basso costo ed è adatto per la maggior parte delle applicazioni industriali ed edili in genere in ambienti non aggressivi. La zincatura a caldo offre un rivestimento più spesso con una migliore durata all'esterno, ma può influire sulla tolleranza della filettatura sugli elementi di fissaggio più piccoli.
• Rivestimento Dacromet: Rivestimento lamellare di zinco-alluminio a base acqua applicato a bassa temperatura. Supera lo zinco elettrolitico nella resistenza alla nebbia salina di un fattore da cinque a dieci, rendendolo il trattamento specifico per componenti del sottoscocca automobilistico, hardware per ponti e dispositivi di fissaggio strutturali esterni. Dacromet è inoltre esente dal rischio di infragilimento da idrogeno, il che è importante per bulloni e dadi ad alta resistenza (grado 10).
• Annerimento (ossido nero): Un rivestimento di conversione che fornisce da solo una protezione minima dalla corrosione ma riduce la riflettività e viene generalmente utilizzato in combinazione con olio o cera. Comune nelle apparecchiature ottiche, nei macchinari di precisione e nelle applicazioni in cui sono richiesti sia l'aspetto estetico che una leggera resistenza alla ruggine. Non adatto per ambienti esterni o umidi senza rivestimento protettivo aggiuntivo.

Per le applicazioni esterne e gli ambienti con elevata umidità, esposizione chimica o aria salina, la gerarchia di selezione è chiara: acciaio inossidabile come prima scelta, acciaio al carbonio rivestito in Dacromet come alternativa economicamente vantaggiosa e zincatura standard solo dove l'esposizione è veramente leggera. Specificare il trattamento sbagliato è una delle cause più comuni di cedimento prematuro degli elementi di fissaggio nelle installazioni sul campo.

Scenari applicativi: dove questa combinazione offre le migliori prestazioni

L'abbinamento dado-rondella elastica copre un'ampia gamma di settori, ma il suo valore è più pronunciato in tre categorie di applicazione.

Motori e macchine rotanti: Motori elettrici, pompe e ventole generano vibrazioni sostenute a frequenze costanti. Gli elementi di fissaggio che fissano i supporti del motore, le scatole terminali e gli alloggiamenti dei cuscinetti sono sottoposti a un carico ciclico costante. Le rondelle elastiche standard con dadi esagonali di grado 8 rappresentano le specifiche di assemblaggio nelle linee guida della maggior parte dei produttori di motori proprio perché questa combinazione ha decenni di prestazioni collaudate sul campo in queste condizioni.

Veicoli e mezzi di trasporto: I collegamenti del telaio, i punti di montaggio delle sospensioni, le staffe di scarico e i fissaggi del pannello della carrozzeria funzionano tutti in ambienti ad alte vibrazioni con variazioni di temperatura e shock indotti dalla strada. Gli OEM automobilistici e i fornitori di primo livello specificano ampiamente le rondelle elastiche nei giunti bullonati senza rapporto coppia-snervamento. Per i responsabili degli approvvigionamenti che acquistano elementi di fissaggio per l'assemblaggio di veicoli o applicazioni aftermarket, garantire che le rondelle elastiche corrispondano dimensionalmente al grado del dado e alle dimensioni del bullone è importante quanto la selezione del materiale.

Edilizia industriale e carpenteria metallica: Le connessioni bullonate in acciaio negli edifici industriali, nelle piattaforme e nei supporti delle apparecchiature traggono vantaggio dalle rondelle elastiche per carichi pesanti quando la struttura è soggetta a vibrazioni operative derivanti da macchinari adiacenti, carico di vento o attività sismica. In queste applicazioni, bulloni strutturali ad alta resistenza abbinati a dadi e rondelle correttamente specificati formano l'assieme di connessione completo progettato dagli ingegneri strutturali.

Approvvigionamento e specifiche: cosa controllare prima di ordinare

Dadi e rondelle elastiche sono articoli del catalogo, ma la qualità effettiva degli articoli del catalogo varia considerevolmente. Quando si specificano gli approvvigionamenti per la produzione o la manutenzione, verificare quanto segue prima di effettuare ordini di volume.

Innanzitutto, conferma il certificato del materiale. I dadi in acciaio al carbonio grado 8 e i dadi in acciaio inossidabile 304 sembrano identici su uno scaffale; il certificato conferma l'effettiva composizione del materiale e le proprietà meccaniche. I produttori rinomati forniscono come standard i rapporti sui test dei materiali. In secondo luogo, verifica la conformità dimensionale allo standard pertinente: DIN 934 per dadi esagonali, DIN 127 per rondelle elastiche spaccate o la specifica ISO/ANSI equivalente per la tua applicazione. In terzo luogo, per le parti trattate in superficie, richiedere i risultati del test in nebbia salina. Un elemento di fissaggio rivestito in Dacromet che dichiara 480 ore di resistenza alla nebbia salina dovrebbe avere i dati di test per dimostrarlo.

Per le applicazioni OEM che richiedono dimensioni personalizzate, combinazioni di qualità specifiche o trattamenti superficiali proprietari, collaborando con un produttore che offre Servizi di personalizzazione degli elementi di fissaggio OEM e ODM garantisce che le specifiche di assemblaggio possano essere soddisfatte senza compromessi. I prodotti standard del catalogo coprono la maggior parte delle applicazioni; i casi limite sono quelli in cui la capacità personalizzata diventa il fattore decisivo nella selezione del fornitore.
