Barra completamente filettata nera: gradi, usi e guida alla selezione

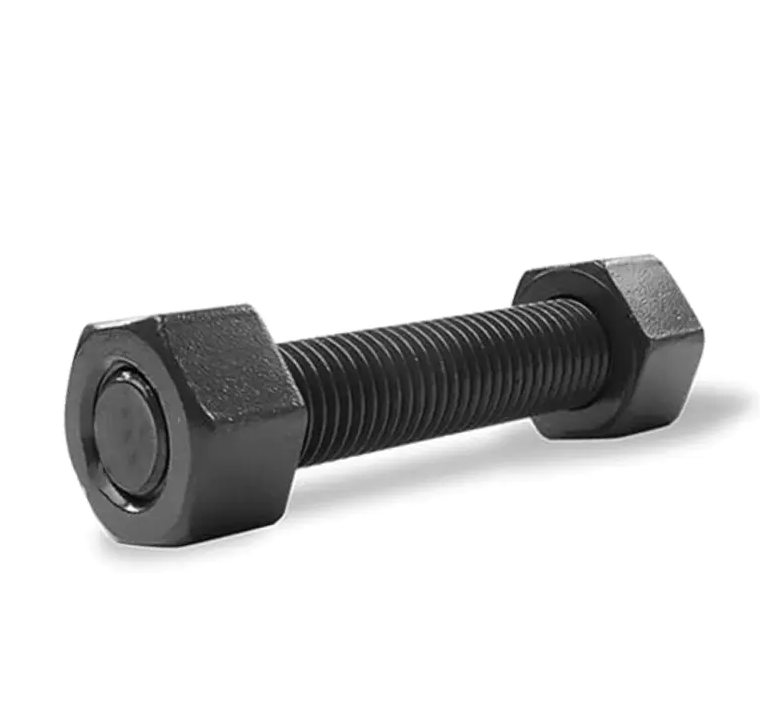

A barra completamente filettata nera è un tratto continuo di barra d'acciaio con fili che vanno da un'estremità all'altra, caratterizzato da una finitura superficiale scura e antiriflesso. La designazione "nera" è di fondamentale importanza perché descrive il rivestimento protettivo, in genere ossido nero, fosfato nero o una semplice scaglia laminata a caldo —che determina la resistenza alla corrosione, il potere lubrificante e le applicazioni adatte della barra. I gradi più comuni per le barre filettate nere sono i gradi di acciaio al carbonio 4.6, 4.8, 8.8 e 10.9 secondo il sistema di classificazione metrico ISO, con l'acciaio legato B7 che è lo standard per la bullonatura ad alta temperatura in conformità con ASTM A193. La scelta del grado e della finitura corretti dipende principalmente dai requisiti del carico di trazione, dall'esposizione ambientale e dal fatto che la barra verrà utilizzata in un ambiente interno asciutto, in un ambiente umido o in un'applicazione soggetta a pressione ad alta temperatura.

Decodifica della Finitura “Nera”: Tipologie e Differenze Funzionali

Il termine "nero" nel contesto di una barra filettata non si riferisce ad un'unica finitura standardizzata. Comprende diversi trattamenti superficiali distinti, ciascuno con il proprio livello di protezione dalla corrosione, coefficiente di attrito e aspetto. Confondere una finitura nera con un'altra può portare a ruggine prematura, usura delle filettature o rapporti di coppia-tensione errati nelle connessioni bullonate critiche.

La finitura semplice laminata a caldo, spesso chiamata "autocolorata" o "barra nera" nel commercio, è la più economica e la più comune sulle barre filettate per uso generale vendute nei punti vendita di ferramenta. Le finiture in ossido nero e fosfato sono rivestimenti di conversione che alterano la chimica superficiale dell'acciaio senza aggiungere spessore misurabile, il che significa che non influenzano l'adattamento della filettatura o il diametro primitivo. Lo zinco nero, al contrario, è un rivestimento elettrolitico che aggiunge spessore, in genere Da 5 a 12 micron -e questo deve essere tenuto in considerazione nella tolleranza della filettatura. Una barra filettata zincata richiede dadi prodotti con un margine di sovrapposizione per garantire il libero assemblaggio.

Gradi di acciaio e proprietà meccaniche per barre filettate nere

Le prestazioni meccaniche di una barra completamente filettata nera sono determinate dal tipo di acciaio, che specifica la resistenza minima alla trazione, allo snervamento e all'allungamento. Il sistema di classificazione metrica ISO, definito in ISO 898-1 per elementi di fissaggio in acciaio al carbonio , utilizza un codice a due cifre in cui la prima cifra moltiplicata per 100 fornisce la resistenza alla trazione minima approssimativa in MPa, e il prodotto delle due cifre moltiplicato per 10 fornisce il rapporto snervamento/trazione approssimativo. La selezione della qualità sbagliata per il carico di applicazione provoca una deformazione plastica dovuta allo snervamento o una frattura fragile dovuta al sovraccarico.

La marcatura del grado su una barra filettata nera è generalmente stampigliata su una o entrambe le estremità della barra o sulla faccia del dado che la accompagna. Una barra di grado 8,8 può anche presentare una microstruttura bonificata, identificabile in laboratorio dalla sua struttura a grani di martensite temperata. Sul campo, l'assenza della segnaletica orizzontale è un segnale di avvertimento. Una barra nera senza contrassegno visibile deve essere considerata di grado 4.6 o inferiore e non deve essere utilizzata in applicazioni portanti in cui il cedimento potrebbe causare lesioni o danni materiali.

Specifiche della filettatura e classi di adattamento

Le filettature su una barra completamente filettata non sono una caratteristica merceologica generica; sono prodotti secondo una classe di tolleranza specifica che determina il modo in cui la barra si accoppia con dadi e fori filettati. La filettatura standard per la barra filettata nera metrica è la Profilo di filettatura metrica ISO a passo grosso (profilo M) conforme a ISO 68-1 , con un angolo del fianco di 60 gradi. La classe di tolleranza è tipicamente 6g per la filettatura esterna sulla barra , che fornisce un adattamento medio che bilancia la facilità di montaggio con la resistenza all'allentamento sotto vibrazione.

Per le barre che verranno utilizzate con i dadi, una filettatura della barra da 6 g combinata con una filettatura del dado da 6 H crea l'accoppiamento con gioco ISO standard. Quando la barra è destinata ad essere filettata in un foro filettato anziché utilizzata con un dado, la classe di adattamento diventa più critica. Una filettatura della barra da 6 g in un foro filettato da 6 H fornisce uno spazio adeguato per la maggior parte delle applicazioni, ma per i macchinari di precisione o laddove la barra deve essere rimossa e reinstallata frequentemente, è possibile specificare una filettatura più stretta da 5 g/6 g sulla barra. La classe del filo è raramente indicata sulla barra stessa; è una specifica di fabbricazione che deve essere confermata dalla documentazione del fornitore.

Fili tagliati e laminati: metodo di produzione e suo impatto

Il metodo utilizzato per formare le filettature su una barra nera completamente filettata influisce in modo significativo sulla resistenza alla fatica, sulla finitura superficiale e sulla consistenza dimensionale della barra. La rullatura della filettatura, in cui il profilo della filettatura viene formato a freddo premendo matrici in acciaio temprato contro la barra rotante, produce una filettatura con proprietà meccaniche superiori. Il processo di lavorazione a freddo comprime e indurisce la superficie del filo, creando un strato di tensione residua compressiva che ritarda l’inizio delle cricche da fatica. I fili rullati hanno anche una finitura superficiale più liscia perché il materiale viene spostato anziché tagliato, con conseguente minor numero di imperfezioni superficiali che aumentano lo stress.

I fili tagliati, prodotti rimuovendo materiale con una matrice o un utensile da taglio a punto singolo, presentano lo svantaggio intrinseco di tagliare le linee di flusso dei grani dell'acciaio. Ciò crea estremità dei grani esposte alla radice della filettatura che sono più suscettibili alla corrosione e all'innesco di cricche da fatica. Per una barra filettata di grado 8.8 o 10.9 soggetta a carico ciclico, a il filo rullato può garantire una durata a fatica dal 50% al 100% più lunga rispetto ad un filo tagliato equivalente. Il sovrapprezzo per le barre filettate rullate è modesto ed è giustificato in qualsiasi applicazione che coinvolga vibrazioni, cicli di pressione o carichi dinamici.

Protezione dalla corrosione e limiti delle finiture nere

Nessuna finitura nera fornisce lo stesso livello di protezione dalla corrosione della zincatura a caldo o dell'acciaio inossidabile. Una barra completamente filettata nera è fondamentalmente un prodotto in acciaio al carbonio con uno strato superficiale cosmetico o leggermente protettivo e si arrugginisce se esposto a umidità, condensa o agenti atmosferici esterni senza protezione aggiuntiva. La semplice scaglia laminata a caldo non offre quasi alcuna protezione barriera; ritarda la comparsa della ruggine rossa solo di pochi giorni in condizioni umide. L'ossido nero, sebbene attraente, è uno strato di magnetite (Fe₃O₄) che è intrinsecamente poroso e si basa su una pellicola di olio o cera post-trattamento per sigillare la superficie. Senza questo sigillante, l'ossido nero offre una resistenza alla corrosione trascurabile.

Per le applicazioni in cui la barra sarà visibile e soggetta a umidità occasionale, ad esempio accessori architettonici, assemblaggio di mobili o supporti di ringhiere interne, il fosfato nero con un rivestimento ad olio supplementare o la zincatura nera forniscono la soluzione più duratura senza passare all'acciaio inossidabile. È possibile ottenere la zincatura nera con uno strato passivato di cromo trivalente 96 ore di resistenza alla nebbia salina neutra prima della ruggine rossa secondo ISO 9227, che è sufficiente per applicazioni esterne coperte. Tuttavia, per l'esposizione permanente all'esterno, il servizio interrato o gli ambienti marini, la finitura nera non è sufficiente. In queste condizioni, il materiale deve essere aggiornato con acciaio zincato a caldo, barra filettata in acciaio inossidabile 304 o acciaio inossidabile 316 per l'esposizione costiera.

Precarico, coppia-tensione e ruolo della lubrificazione

Quando una barra completamente filettata nera viene utilizzata in una connessione bullonata tensionata, comune nell'acciaio strutturale, nel montaggio di macchinari e nei giunti di tubi flangiati, per ottenere il precarico di progetto è necessario comprendere la relazione coppia-tensione. Questa relazione è dominata dai coefficienti di attrito sull'interfaccia della filettatura e sulla faccia del cuscinetto della chiocciola. La finitura nera influisce direttamente su questi coefficienti di attrito. Una barra semplice in scala di laminazione ha un coefficiente di attrito elevato e incoerente, tipicamente nell'intervallo da 0,20 a 0,35 a seconda delle condizioni della superficie. Una finitura in ossido nero con olio ha un coefficiente molto più basso e prevedibile di circa 0,12-0,18 . Una finitura fosfatata e oliata rientra tra 0,15 e 0,22.

L'implicazione pratica è che la stessa coppia applicata a barre con finiture nere diverse produce precarichi significativamente diversi. Una coppia eccessiva di una barra di ossido nero lubrificata al valore specificato per una barra a scala di laminazione a secco può cedere le filettature o addirittura fratturare la barra. La procedura di installazione deve tenere conto delle condizioni specifiche della finitura e l'uso di una chiave dinamometrica calibrata con un fattore K noto (fattore dado) per la combinazione specifica di barra e dado è essenziale per le connessioni critiche. Se il fattore K non è noto, il precarico può essere verificato misurando l'allungamento del bullone con un micrometro o un calibro per bulloni a ultrasuoni, eliminando così l'incertezza della relazione coppia-tensione.

Taglio e modifica della barra filettata nera sul campo

Una barra completamente filettata viene spesso tagliata a misura in cantiere. Il metodo di taglio è importante perché influisce sia sull'integrità delle filettature rimanenti che sulla capacità di avviare un dado sull'estremità tagliata. Una sega da taglio abrasiva è il metodo più veloce, ma lascia una bava e una zona alterata dal calore sul taglio. La bava deve essere limata a Smusso di 45 gradi attorno all'intera circonferenza dell'estremità della barra e i primi due fili dietro il taglio devono essere tracciati con una lima per filetti o un dado diviso per rimuovere qualsiasi distorsione. Una sega a nastro produce un taglio più pulito con un minore apporto di calore ed è preferita per barre di qualità superiore dove il calore del taglio abrasivo potrebbe temprare localmente l'acciaio e ridurne la resistenza all'estremità tagliata.

Dopo il taglio, l'acciaio grezzo esposto sulla superficie tagliata non presenta alcuna protezione di finitura nera. Questa faccia arrugginirà rapidamente. Su una barra di ossido nero, l'estremità tagliata deve essere trattata con una soluzione annerente a freddo o rivestita con una vernice ricca di zinco per ripristinare la protezione dalla corrosione. In una connessione strutturale critica, l'estremità tagliata non deve essere posizionata in una posizione in cui l'acqua può accumularsi o dove l'acciaio esposto è in contatto con un metallo diverso che causerebbe corrosione galvanica. Una semplice goccia di composto antigrippaggio o di grasso pesante sulla superficie tagliata è spesso sufficiente per applicazioni interne, ma non sostituisce il corretto ripristino del rivestimento in servizio esterno.

Considerazioni comuni su dimensioni, lunghezze e approvvigionamento

La barra nera completamente filettata è prodotta in diametri metrici standard da M6 fino a M100 o superiori in stabilimenti specializzati, con M8, M10, M12, M16, M20 e M24 che sono le dimensioni più comunemente disponibili. Le lunghezze standard sono in genere 1 metro, 2 metri e 3 metri , sebbene siano disponibili perni di lunghezza inferiore pretagliati per applicazioni specifiche. Il peso al metro aumenta con il quadrato del diametro; una barra M24 pesa circa 3,55 kg al metro, mentre una barra M12 pesa circa 0,89 kg al metro. Per le barre di grande diametro, il peso diventa un fattore di movimentazione che potrebbe richiedere il sollevamento meccanico durante l'installazione.

Quando si acquista una barra filettata nera, le specifiche devono indicare chiaramente il diametro, il passo (grossolano a meno che non sia specificato il valore fine), il grado, la finitura, lo standard della filettatura e la lunghezza. Una didascalia completa recita, ad esempio: "M20 x 2,5, grado 8,8, ossido nero, filettatura ISO 68-1, tolleranza 6 g, lunghezza 2 metri." Specifiche ambigue invitano alla sostituzione con un prodotto di qualità inferiore o con finitura diversa. I fornitori affidabili forniscono certificati di test dei materiali (MTC) che tracciano il numero di calore dell'acciaio, la sua composizione chimica e i risultati dei test meccanici. Per le applicazioni strutturali disciplinate da un codice edilizio, questi certificati devono essere conservati insieme alla documentazione del progetto per dimostrare la conformità.
