Gli elementi di fissaggio fungono da componenti di connessione principali in macchinari, attrezzature e progetti di costruzione. Il trattamento superficiale rappresenta il processo di produzione chiave che determina direttamente la resistenza alla corrosione, la resistenza meccanica e la durata operativa. Gli obiettivi primari del trattamento superficiale dei bulloni includono la prevenzione della corrosione e della ruggine, il miglioramento dell'aspetto estetico a fini di assemblaggio e identificazione, il miglioramento delle prestazioni funzionali attraverso la riduzione dell'attrito e un'installazione più semplice e il rispetto dei rigorosi standard di settore per applicazioni automobilistiche, elettroniche, esterne e chimiche.
La scelta del trattamento superficiale appropriato richiede un'attenta valutazione delle condizioni ambientali, dei vincoli di costo e dei requisiti prestazionali. Trattamenti diversi mostrano variazioni significative nelle capacità di protezione dalla corrosione, rendendo il processo di selezione fondamentale per l'affidabilità e la sicurezza a lungo termine.

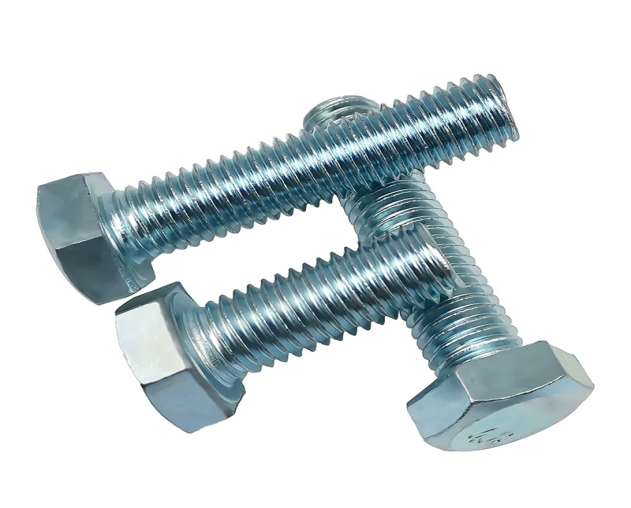

La galvanica è il metodo di trattamento superficiale più ampiamente adottato per gli elementi di fissaggio commerciali grazie al suo basso costo e ai processi di produzione maturi. Questa tecnica deposita un rivestimento di zinco uniforme attraverso l'elettrolisi, creando uno strato protettivo denso e ben aderente.
La galvanica aderisce allo standard GB/T 5267.1-2023 (equivalente a ISO 4042) "Elementi di fissaggio - Rivestimenti elettrolitici", che copre la placcatura di zinco, zinco-nichel, zinco-ferro e cadmio. Lo standard specifica i requisiti di spessore del rivestimento di 5–12μm (grado standard 5–8μm; grado resistente alla corrosione 8–12μm) e resistenza alla nebbia salina di 24–96 ore senza ruggine bianca o rossa.
La galvanica offre molteplici opzioni di colore tra cui zinco bianco, zinco blu-bianco, zinco colorato e zinco nero. Queste finiture sono adatte ad ambienti interni come elettrodomestici, mobili e macchinari in generale dove l'esposizione alla corrosione rimane minima. Tuttavia, gli ingegneri devono affrontare i rischi di infragilimento da idrogeno per i bulloni di grado 8.8 e di resistenza superiore attraverso un trattamento di deidrogenazione obbligatorio per prevenire guasti alla connessione.

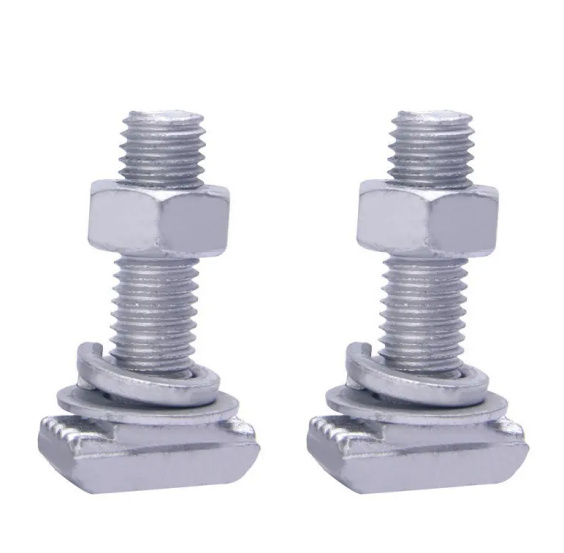

La zincatura a caldo offre un'eccezionale resistenza alla corrosione attraverso l'immersione nello zinco fuso a circa 450°C, formando spessi rivestimenti in lega di zinco-ferro. Questo metodo produce spessori di rivestimento in media di 50μm o superiori, con minimi locali di 40μm, garantendo decenni di protezione in condizioni difficili.
Gli elementi di fissaggio zincati a caldo sono conformi agli standard GB/T 5267.3-2008 (identico a ISO 10684) e GB/T 13912-2020. Queste specifiche coprono elementi di fissaggio che vanno da M8 a M64 con gradi di resistenza fino a 8,8, raggiungendo una resistenza alla nebbia salina di 100–500 ore. In particolare, gli elementi di fissaggio di grado 10.9 richiedono un trattamento di deidrogenazione di almeno 4 ore per prevenire l'infragilimento da idrogeno.
Lo spesso rivestimento e il legame metallurgico rendono la zincatura a caldo ideale per torri di trasmissione di energia, ponti, strutture in acciaio e sistemi di montaggio fotovoltaici. Queste applicazioni richiedono resistenza a lungo termine alla pioggia, alla sabbia e all'esposizione alla nebbia salina in ambienti costieri e industriali. Gli ingegneri devono tenere conto delle modifiche dimensionali che influiscono sull'adattamento della filettatura, spesso richiedendo una rilavorazione della filettatura post-zincatura o dadi sovradimensionati.
Il rivestimento Dacromet rappresenta una tecnologia rivoluzionaria a base acqua che utilizza scaglie di zinco e alluminio senza elettrolisi, eliminando completamente i rischi di infragilimento da idrogeno. Questa caratteristica lo rende la scelta preferita per gli elementi di fissaggio ad alta resistenza nelle applicazioni automobilistiche, ferroviarie ad alta velocità e marine.
Nonostante lo spessore del rivestimento sia di soli 4–10μm, Dacromet raggiunge una resistenza alla nebbia salina di 500–1200 ore, superando di oltre 20 volte la zincatura tradizionale. Il rivestimento resiste a temperature fino a 300°C mantenendo prestazioni stabili e dimostra un'eccellente coerenza tra coppia e precarico, essenziale per connessioni critiche. L'aspetto opaco grigio argento fornisce una copertura uniforme anche in geometrie complesse e recessi profondi.
I rivestimenti Dacromet sono conformi alla norma GB/T 18684-2022 "Rivestimenti zinco-cromo: specifiche tecniche". Mentre le formulazioni precedenti contenevano cromo esavalente, le moderne varianti prive di cromo rispondono alle preoccupazioni ambientali pur mantenendo prestazioni superiori. La tecnologia vede un’adozione diffusa nelle attrezzature militari, nelle installazioni offshore di turbine eoliche e componenti del telaio automobilistico dove la prevenzione dei guasti rimane fondamentale.
La fosfatazione crea rivestimenti cristallini di conversione del fosfato attraverso reazioni chimiche ed elettrochimiche, producendo finiture superficiali dal grigio al nero. Questo trattamento serve principalmente come pretrattamento per i rivestimenti successivi o come strato riducente l'attrito per le operazioni di assemblaggio.
La fosfatazione offre proprietà di lubrificazione eccezionali con il coefficiente di attrito più stabile tra tutti i rivestimenti, rendendolo ideale per requisiti di installazione a coppia elevata. La fosfatazione di zinco eccelle nella resistenza all'usura dei componenti di collegamento, mentre la fosfatazione al manganese offre una resistenza alla corrosione superiore e resiste a temperature di esercizio comprese tra 107 e 204°C.
La resistenza alla corrosione autonoma rimane limitata: in genere 10-20 ore nei test in nebbia salina senza olio, che si estende fino a 72-96 ore con olio antiruggine di alta qualità. Di conseguenza, la fosfatazione è adatta a macchinari interni, parti interne di motori e bulloni in cui una forte resistenza alla corrosione esterna rimane superflua.

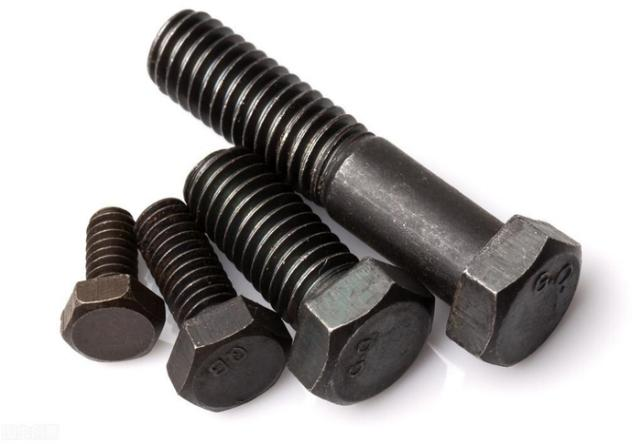

Il trattamento di ossido nero, chiamato anche brunitura, forma uno strato denso di magnetite (Fe₃O₄) attraverso l'ossidazione chimica, producendo superfici nere uniformi con un cambiamento dimensionale minimo. Questo processo economicamente vantaggioso offre un fascino decorativo e trova ampio utilizzo in strumenti di precisione, produzione di armi e dispositivi ottici.
La sottile pellicola di ossido fornisce una resistenza alla corrosione limitata, raggiungendo solo 3-5 ore nei test in nebbia salina neutra una volta che l'olio protettivo si degrada. La consistenza della coppia-tensione si rivela scarsa a meno che non venga applicato grasso durante l'assemblaggio. Queste caratteristiche limitano gli elementi di fissaggio in ossido nero ad ambienti interni, macchinari chiusi e applicazioni non critiche in cui l'aspetto conta più della protezione dalla corrosione.
La placcatura in nichel produce finiture argento brillante che combinano resistenza alla corrosione e conduttività elettrica, rendendola adatta per componenti elettronici, terminali di batterie e dispositivi di fissaggio decorativi. Lo strato di nichel forma un sottile film di passivazione che fornisce stabilità contro l'esposizione atmosferica, alcalina e ad alcuni acidi.
La cromatura offre un'estetica a specchio con eccellente durezza e resistenza al calore fino a 650°C. Tuttavia, i costi paragonabili a quelli dell’acciaio inossidabile limitano l’adozione industriale. Gli elementi di fissaggio cromati richiedono in genere sottostrati di rame e nichel per l'adesione e la protezione dalla corrosione e condividono la suscettibilità all'infragilimento da idrogeno della galvanica.
Gli elementi di fissaggio in acciaio inossidabile si basano sulla resistenza alla corrosione intrinseca del materiale piuttosto che sui rivestimenti applicati. Il trattamento di passivazione migliora questa protezione naturale rimuovendo le impurità superficiali e gli strati di ossido attraverso l'immersione in acido nitrico o citrico, migliorando la brillantezza della superficie e prolungando la durata in ambienti aggressivi.
Questo trattamento è adatto alla lavorazione alimentare, alle apparecchiature mediche, all'elettronica e alle installazioni costiere di fascia alta in cui si verifica un'esposizione diretta ad acidi, alcali e umidità. L'aspetto metallico-argentato non richiede placcatura aggiuntiva e garantisce un funzionamento esente da manutenzione.
Il test in nebbia salina secondo GB/T 10125 (test in nebbia salina neutra) funge da metodo principale per valutare la resistenza alla corrosione degli elementi di fissaggio. La durata del test e i criteri di accettazione variano in modo significativo in base al tipo di trattamento e ai requisiti di applicazione.
| Trattamento superficiale | Spessore del rivestimento | Resistenza alla nebbia salina | Applicazioni primarie |
| Galvanotecnica | 5–12μm | 24–96 ore | Ambienti interni e asciutti |
| Zincatura a caldo | ≥50μm in media | 100-500 ore | Outdoor, marino, infrastrutture |
| Dacromet | 4–10μm | 500-1200 ore | Automotive, ad alta resistenza, marino |
| Fosfatazione | Variabile | 10–96 ore (con olio) | Interni del motore, pretrattamento |
| Ossido Nero | <1μm | 3–5 ore | Interno, decorativo, sigillato |
| Placcatura in nichel | Variabile | Moderato | Elettronica, decorativa |
| Acciaio inossidabile | N/D | Eccellente | Alimentare, medico, chimico |
Scegliere l'appropriato bullone il trattamento superficiale richiede una valutazione sistematica dell'esposizione ambientale, dei requisiti meccanici, della conformità normativa e delle considerazioni sui costi del ciclo di vita. Gli ingegneri dovrebbero dare priorità ai seguenti criteri di selezione:
La scelta corretta del trattamento superficiale riduce significativamente i rischi di guasto, prolunga gli intervalli di manutenzione e garantisce la sicurezza della connessione in diverse applicazioni industriali. Abbinando le caratteristiche del trattamento alle specifiche esigenze ambientali e meccaniche, i professionisti e gli ingegneri degli approvvigionamenti possono ottimizzare sia le prestazioni che l'efficienza dei costi
1-8 bulloni a spallamento fosfatati di precisione UNC x 6" grado 8.8
Aste completamente filettate zincate M10 × 300 in acciaio al carbonio grado 8.8
Dadi esagonali DIN934 in acciaio inossidabile 316 M1
Dadi esagonali DIN934 M1.2 in acciaio inossidabile 304
Chiave per ruota di scorta per auto a forma di L da 19 mm
Chiave a croce per dadi con alette per ruote in acciaio al carbonio 4 * 30 * 100
Informazioni di contatto
Indirizzo
