Bullone a testa esagonale vs bullone a flangia esagonale: differenze e guida alla selezione

A bullone a testa esagonale è l'elemento di fissaggio filettato più utilizzato universalmente, definito dalla testa a sei lati, dal gambo filettato completo o parziale e dalla necessità di una rondella separata per distribuire il carico di serraggio. A bullone flangiato esagonale è un'evoluzione diretta dello stesso dispositivo di fissaggio: incorpora un'ampia flangia circolare integrata sotto la testa esagonale che funge da rondella incorporata, distribuendo il carico su un'area portante più ampia senza richiedere un componente separato. Scegli un bullone a testa esagonale standard per applicazioni strutturali generali, civili e industriali pesanti in cui le rondelle sono una pratica standard; scegli un bullone a flangia esagonale quando la velocità di assemblaggio, il numero ridotto di parti o la distribuzione del carico su substrati sottili/morbidi sono una priorità, in particolare negli assemblaggi automobilistici, HVAC e di produzione leggera.

Bullone a testa esagonale: definizione, geometria e standard

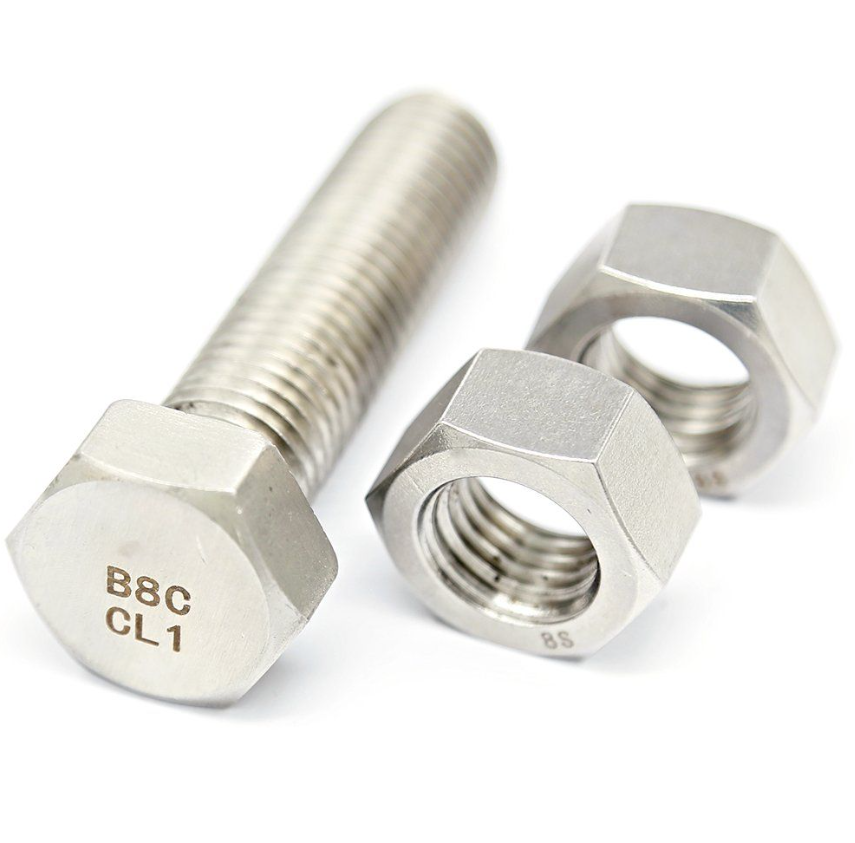

Il bullone a testa esagonale - a volte chiamato vite a testa esagonale quando presenta una tolleranza dimensionale più stretta e una faccia della rondella sotto la testa - è definito dal profilo della testa esagonale, che consente l'innesto con chiavi standard aperte, a scatola, a bussola e regolabili. Le sei facce piatte della testa e la dimensione definita della larghezza dei piani (WAF) sono la base del dimensionamento della chiave per tutti gli standard di fissaggio metrici e imperiali.

Standard dimensionali per bulloni a testa esagonale

I bulloni a testa esagonale sono prodotti secondo standard dimensionali strettamente controllati che definiscono l'altezza della testa, la larghezza dei piani, la larghezza degli angoli, la lunghezza di impegno della filettatura e le tolleranze del gambo. Gli standard principali in uso globale sono:

• ISO 4014/ISO 4017: Gli standard metrici dominanti. La norma ISO 4014 specifica i bulloni esagonali parzialmente filettati; La norma ISO 4017 specifica i bulloni esagonali completamente filettati. Entrambi definiscono dimensioni da M1.6 a M64.
• DIN 931 / DIN 933: Standard tedeschi ampiamente sostituiti dalla ISO 4014/4017 ma ancora ampiamente citati: DIN 931 per bulloni esagonali parzialmente filettati, DIN 933 per bulloni esagonali completamente filettati. Le differenze dimensionali rispetto all'ISO sono minori ma esistono per alcune dimensioni.
• ASME B18.2.1: Lo standard nordamericano per bulloni esagonali e viti a testa esagonale della serie in pollici, che copre dimensioni da 1/4" a 4" di diametro.
• ASTM A307/A325/A490/F3125: Standard americani sui bulloni strutturali che specificano i requisiti delle proprietà meccaniche (resistenza alla trazione, resistenza allo snervamento, carico di prova) per i bulloni esagonali utilizzati nelle connessioni strutturali in acciaio.

Dimensioni chiave dei bulloni a testa esagonale metrici

Bulloni esagonali a filettatura parziale o a filettatura completa

La scelta tra bulloni esagonali parzialmente o completamente filettati è funzionalmente significativa e non è semplicemente una variazione di produzione. A bullone parzialmente filettato (ISO 4014 / DIN 931) presenta una sezione del gambo non filettata tra la testa e la porzione filettata. Questo gambo non filettato agisce come un tassello di precisione nel foro del bullone, resistendo alle forze di taglio attraverso l'interfaccia del giunto senza imporre sollecitazioni di taglio sulla forma della filettatura, che è un punto di concentrazione delle sollecitazioni. Per questo motivo, gli standard sui bulloni strutturali come AISC e EN 1090 richiedono specificamente che le filettature non occupino il piano di taglio nelle connessioni critiche per lo scorrimento. A bullone completamente filettato (ISO 4017 / DIN 933) ha fili che corrono per tutta la lunghezza fino alla parte inferiore della testa. Ciò massimizza la lunghezza di impegno della filettatura per il carico di trazione, ma significa che le filettature possono attraversare il piano di taglio in alcune geometrie dei giunti, il che è accettabile per connessioni critiche antiscivolo.

Bullone con flangia esagonale: design, funzione e standard

Il bullone flangiato esagonale — standardizzato secondo ISO 15071 (metrico, non seghettato) e DIN 6921 (con dentellature) — aggiunge una flangia circolare, simile a una rondella, sul lato inferiore di una testa esagonale standard. La flangia è forgiata o formata a freddo come parte integrante della testa del bullone e non come componente separato. Questa singola modifica progettuale produce un comportamento di fissaggio sostanzialmente diverso in diverse aree chiave.

Come la flangia modifica il comportamento di bloccaggio

Il flange increases the zona portante sotto la testa del bullone: l'area della superficie su cui viene distribuita la forza di serraggio nel materiale del giunto. Per un bullone esagonale M10 senza rondella, l'area del cuscinetto sotto la testa è di circa 78 mm² . Un bullone flangiato esagonale M10 con un diametro della flangia di circa 21–22 mm aumenta questo valore a circa 260–290 mm² — più del triplo della superficie portante. Ciò è importante in modo significativo nelle applicazioni che coinvolgono:

• Lamiera sottile: Senza la flangia, la testa di un bullone esagonale può passare o deformare l'acciaio o l'alluminio di calibro sottile sotto il carico del morsetto. La flangia distribuisce la forza su un'area più ampia, prevenendo danni al substrato.
• Materiali morbidi: Gli alloggiamenti in plastica, le fusioni in alluminio e i pannelli compositi beneficiano della distribuzione del carico della flangia allo stesso modo di una rondella, ma senza la complicazione di assemblaggio di una rondella allentata.
• Ambienti ad alta vibrazione: Il serrated version (DIN 6921) adds radial teeth to the flange underside. These teeth bite into the mating surface when the bolt is torqued, providing mechanical resistance to rotational loosening under vibration — functioning like a toothed lock washer but as an integral feature rather than a separate component.

Bulloni flangiati seghettati e non seghettati

Questa è la sottodistinzione più importante all'interno della categoria dei bulloni a flangia esagonale:

• Non seghettato (flangia liscia) — ISO 15071: Il flange underside is smooth. It distributes load without biting into the mating surface, making it suitable for coated, painted, or anodized surfaces where surface damage would cause corrosion or cosmetic issues. These can be removed and reused without surface damage.
• Flangia dentellata — DIN 6921: Il flange underside carries radial serrations (typically 30–40 teeth around the circumference). When torqued, these indent into the mating surface and resist rotational loosening. This version provides significantly better vibration resistance than a plain hex bolt, approaching the performance of a separate toothed lock washer. However, serrations damage surface coatings and are not suitable for applications where corrosion from coating disruption is a concern. They are also not recommended for use on hardened surfaces where indentation cannot occur.

Dimensioni del bullone della flangia esagonale

Si noti che il WAF esagonale sui bulloni della flangia è spesso una taglia più piccola rispetto a un bullone esagonale standard con lo stesso diametro di filettatura (ad esempio, un bullone flangiato M10 utilizza una chiave da 15 o 16 mm anziché i 17 mm richiesti per un bullone M10 ISO 4014 standard). Questo perché la flangia stessa fornisce una superficie di presa rotazionale durante l'installazione e il WAF esagonale ridotto consente di risparmiare materiale e ridurre le dimensioni complessive dell'involucro della testa: un vantaggio negli spazi di assemblaggio ristretti.

Bullone a testa esagonale e bullone a flangia esagonale: confronto diretto

Comprendere le differenze strutturali e pratiche tra questi due tipi di bulloni è essenziale per effettuare la corretta selezione degli elementi di fissaggio. Il seguente confronto copre le dimensioni e i fattori funzionali che contano maggiormente nelle decisioni di ingegneria e produzione.

Classei di proprietà e gradi di resistenza

Sia i bulloni a testa esagonale che i bulloni a flangia esagonale sono disponibili in una gamma di classi di proprietà meccaniche che ne definiscono la resistenza alla trazione, il carico di snervamento e il carico di prova. Selezionare la classe di proprietà sbagliata è un errore di progettazione comune che porta al cedimento prematuro del giunto (sottospecificato) o a costi e pesi non necessari (sovraspecificato).

Classi di proprietà metriche (ISO 898-1)

I bulloni metrici sono classificati secondo la norma ISO 898-1, con la classe di proprietà contrassegnata sulla testa del bullone come due numeri separati da un punto decimale. Il primo numero indica 1/100 della resistenza a trazione nominale in MPa ; il secondo indica il rapporto tra snervamento e carico di rottura moltiplicato per 10.

Class 8.8 è il più utilizzato classe di proprietà sia per bulloni a testa esagonale che a flangia esagonale in applicazioni meccaniche e strutturali leggere. Fornisce una combinazione ben bilanciata di resistenza, duttilità e costo: prodotto in acciaio a medio carbonio con bonifica. I bulloni flangiati di classe 10.9 sono comuni nei gruppi di motori e trasmissioni automobilistici dove è richiesta un'elevata forza di serraggio in geometrie di giunti compatte.

Marcature del grado imperiale (SAE / ASTM)

I bulloni esagonali della serie in pollici utilizzano contrassegni di grado SAE (linee radiali sulla testa del bullone) anziché numeri. I gradi più comuni sono SAE Grado 2 (nessun segno, acciaio a basso tenore di carbonio, trazione a 74.000 psi), Grado SAE 5 (3 linee radiali, trazione a 120.000 psi, il grado strutturale più comune) e grado SAE 8 (6 linee radiali, trazione a 150.000 psi: elevata resistenza per applicazioni impegnative). Le designazioni ASTM (A307, A325, A490) sono utilizzate per i bulloni strutturali nella costruzione di edifici e ponti, con A325 (equivalente a circa Grado 5 in resistenza) che è il bullone strutturale standard nelle costruzioni in acciaio nordamericane.

Materiali e Trattamenti Superficiali

Sia i bulloni a testa esagonale che quelli a flangia esagonale sono disponibili in un'ampia gamma di materiali e trattamenti superficiali. La specifica corretta dipende dall'ambiente operativo, dalla resistenza richiesta, dai vincoli di peso e dall'esposizione alla corrosione.

Acciaio al carbonio

Il overwhelming majority of hex bolts and flange bolts in industrial use are manufactured from low, medium, or alloy carbon steel, heat-treated to the required property class. Carbon steel bolts offer the best combination of tensile strength, machinability, and cost. Their primary limitation is susceptibility to corrosion in humid, outdoor, or chemical environments — addressed through surface treatments rather than material change for most applications.

Acciaio inossidabile

I bulloni esagonali in acciaio inossidabile (più comunemente A2-70 e A4-80 secondo ISO 3506) sono specificati per ambienti critici per la corrosione: applicazioni marine, di trasformazione alimentare, chimiche e architettoniche esterne. A2 (acciaio inossidabile 304) copre la maggior parte dei requisiti generali di resistenza alla corrosione. A4 (acciaio inossidabile 316) aggiunge molibdeno per la resistenza all'attacco del cloruro, rendendolo adatto per applicazioni marine e costiere. Il compromesso è una resistenza alla trazione inferiore rispetto all’acciaio al carbonio trattato termicamente della stessa dimensione: l’A2-70 ha una resistenza alla trazione minima di 700 MPa, rispetto a 800 MPa per l’acciaio al carbonio 8.8. I bulloni flangiati esagonali in acciaio inossidabile sono ampiamente utilizzati nelle apparecchiature alimentari, nei condotti HVAC e nella costruzione di impianti farmaceutici.

Rivestimenti superficiali comuni e loro protezione dalla corrosione

Opzioni di trattamento superficiale per bulloni flangiati esagonali e esagonali

Trattamento superficiale	Spessore del rivestimento	Resistenza alla nebbia salina (ore)	Uso tipico
Semplice (come lavorato)	Nessuno	<24	Solo ambienti interni e asciutti
Galvanotecnica di zinco (trasparente/giallo)	5–15 µm	72–200	Uso generale in interni/esterni delicati
Zincatura a caldo (HDG)	45–85 µm	1.000	Esterno strutturale, costruzione
