Conoscenza del settore

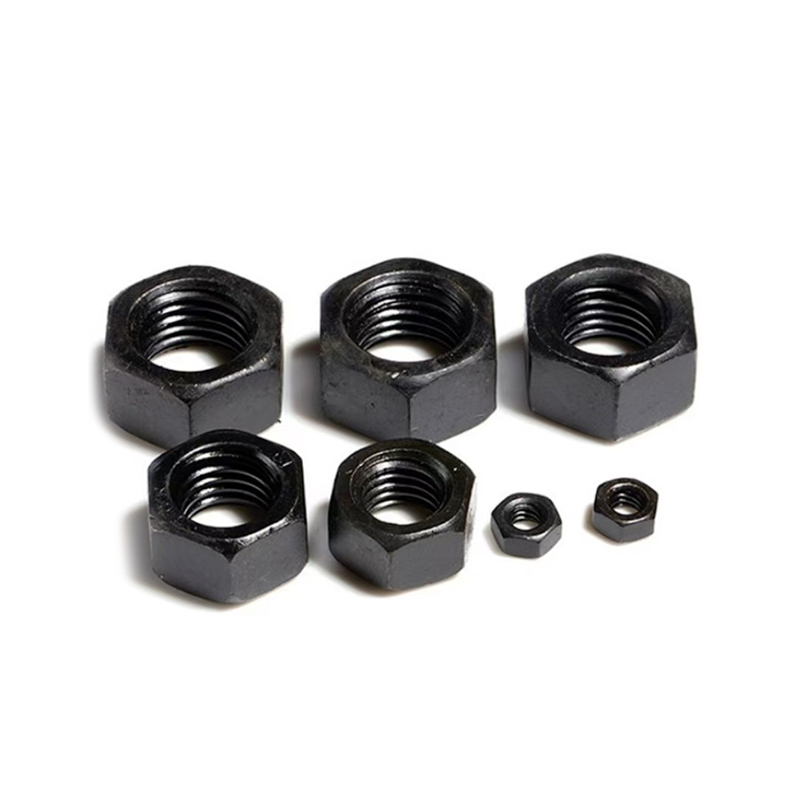

GB/T 1229 rispetto a ASTM A194: Cosa significano effettivamente le differenze dimensionali per le prestazioni strutturali

Dadi esagonali pesanti prodotti secondo GB/T 1229 e ASTM A194 non sono intercambiabili, anche quando il diametro nominale e il passo della filettatura sono identici. Le differenze dimensionali tra questi due standard sono decisioni ingegneristiche deliberate con conseguenze dirette sull'area del cuscinetto, sulla resistenza allo strappo della filettatura e sulla compatibilità con le serie di bulloni e rondelle. Comprendere queste differenze è essenziale quando si specificano assemblaggi di elementi di fissaggio per progetti transfrontalieri o quando ci si approvvigiona da produttori che riforniscono sia il mercato nazionale che quello di esportazione.

La differenza dimensionale più significativa è la larghezza dei piani (WAF) e il diametro della faccia del cuscinetto. I dadi esagonali pesanti ASTM A194 hanno una dimensione da piatto a piatto più ampia rispetto ai dadi esagonali standard e alle loro controparti GB con dimensioni di filettatura equivalenti. Ad esempio, a M30 (o equivalente UNC 1-1/8"), il dado esagonale pesante WAF ASTM A194 è circa il 6–8% più grande di un dado esagonale standard, aumentando l'area di supporto sotto la faccia del dado del 12-16%. Questa area di supporto più ampia riduce direttamente lo stress da contatto sulla superficie unita: un vantaggio fondamentale nella progettazione di strutture in acciaio e nelle connessioni di ponti in cui il materiale di base sotto il dado non deve cedere sotto il precarico dei bulloni. Lo standard GB/T 1229 specifica in modo simile dimensioni della serie pesante, ma le dimensioni WAF e altezza seguono valori della serie metrica che differiscono dagli equivalenti della serie in pollici ASME B18.2.2, il che significa che gli utensili per presa e chiave devono essere verificati in modo indipendente per ciascuno standard nei progetti con specifiche miste.

L'altezza del dado è la seconda variabile dimensionale critica. I dadi esagonali pesanti ASTM A194 hanno rapporti altezza-diametro maggiori rispetto ai dadi standard, fornendo una maggiore lunghezza di impegno della filettatura. Il numero minimo di filettature impegnate per la capacità di trazione completa del bullone è circa una volta il diametro del bullone: una regola facilmente rispettata dai dadi standard con diametri piccoli ma sempre più marginale con diametri grandi (M42 e superiori) dove l'altezza standard del dado può fornire solo un impegno di solo 0,85× diametro. Le specifiche di altezza della serie esagonale pesante garantiscono il completo innesto della filettatura su tutti i diametri standard dei bulloni, motivo per cui ASTM A194 è la specifica obbligatoria per i gruppi di bulloni nei recipienti a pressione ASME e nelle connessioni a flangia petrolchimica in cui lo spelamento della filettatura sotto carico di pressione sostenuto è una modalità di guasto inaccettabile.

Selezione del grado di materiale per dadi esagonali pesanti in applicazioni infrastrutturali critiche

ASTM A194 da solo copre più di venti gradi di materiali per dadi esagonali pesanti, ciascuno mirato a combinazioni specifiche di intervallo di temperature, mezzi corrosivi e carico meccanico. Selezionare la qualità corretta non è semplicemente una decisione relativa alla resistenza: implica abbinare contemporaneamente il carico di prova del dado, il limite di snervamento e la compatibilità metallurgica con il materiale del bullone e l'ambiente operativo. Le combinazioni più comunemente errate riguardano temperature estreme e servizio di idrogeno, dove il grado sbagliato può produrre cedimenti catastrofici del giunto in condizioni che un test di trazione standard a temperatura ambiente non rivelerebbe.

Il Grado 2HM merita particolare attenzione perché viene spesso sostituito con il Grado 2H standard dai team di procurement che trattano il suffisso "M" come una variante minore. Il requisito di controllo della durezza in 2HM – un massimo di 35 HRC – è richiesto specificamente dalla norma NACE MR0175/ISO 15156 per ambienti di servizio acidi in cui è presente idrogeno solforato (H₂S). Al di sopra di HRC 35, gli acciai ad alta resistenza diventano suscettibili allo stress cracking da solfuro (SSC), una forma di infragilimento da idrogeno che può causare improvvise fratture fragili a livelli di stress ben al di sotto della resistenza a trazione nominale del materiale. Nelle applicazioni petrolchimiche e upstream di petrolio e gas, specificare 2H dove è richiesto 2HM non è una misura di risparmio sui costi: è una violazione del codice con potenziali conseguenze catastrofiche.

Ritenzione del precarico dei bulloni nell'energia eolica e nelle strutture di ponti: perché i dadi esagonali pesanti richiedono protocolli di coppia specifici

Nelle connessioni flangiate delle torri eoliche e nei giunti strutturali dei ponti a lunga campata, il mantenimento del precarico dei bulloni per tutta la durata di progetto della struttura – in genere 25 anni per le turbine eoliche e 50-100 anni per i ponti – è importante quanto la coppia di installazione iniziale. I dadi esagonali pesanti in queste applicazioni non vengono semplicemente serrati a una coppia specificata e lasciati; sono installati come parte di un sistema di precarico controllato con precisione che tiene conto delle perdite di inclusione, del rilassamento e dei programmi di riserraggio che differiscono sostanzialmente dalla pratica di bullonatura strutturale convenzionale.

La perdita di inclusione è la fonte più significativa di riduzione del precarico nelle ore immediatamente successive all'installazione. Quando un dado esagonale pesante viene serrato contro una superficie della flangia in acciaio, le asperità microscopiche sulla faccia del cuscinetto del dado e i punti di contatto della filettatura si deformano plasticamente, riducendo la lunghezza di serraggio effettiva del bullone e rilasciando una porzione corrispondente del precarico indotto. Nei bulloni della flangia della torre di grande diametro (M42–M72), la perdita di inclusione rappresenta tipicamente il 10–20% del precarico iniziale entro le prime 24 ore e un ulteriore 3–5% nei successivi 30 giorni quando il contatto della filettatura si stabilizza. Per questo motivo, gli standard di installazione delle turbine eoliche, tra cui la norma IEC 61400-1 e i protocolli specifici del produttore, richiedono un controllo del nuovo serraggio dopo 500-1.000 ore di funzionamento dopo l’installazione iniziale, un passaggio che viene spesso rinviato nella pratica sul campo con conseguenze a lungo termine sulla durata a fatica.

• Serraggio a coppia controllata — Il metodo più comune, ma anche il meno accurato per gli assemblaggi esagonali pesanti di grande diametro. La conversione coppia-precarico presuppone un coefficiente di attrito costante sia sull'interfaccia della filettatura che sulla superficie del cuscinetto. In pratica, la variazione della lubrificazione della filettatura, le differenze del rivestimento superficiale tra i singoli dadi e la deriva della calibrazione dell'utensile possono produrre una dispersione del precarico di ±25–30% alla stessa coppia applicata. Per le connessioni con flangia della torre, questa dispersione viene parzialmente mitigata specificando un lubrificante uniforme (pasta a base di MoS₂ o PTFE) su tutte le filettature e le superfici dei cuscinetti prima dell'installazione.
• Metodo del giro di dado — Più affidabile del controllo della coppia per dadi esagonali pesanti di grande diametro perché controlla l'allungamento del bullone anziché la coppia in ingresso, rendendolo meno sensibile alla variazione dell'attrito. Dopo aver serrato il giunto per eliminare gli spazi, viene applicato un angolo di rotazione specificato (tipicamente da 1/3 a 2/3 di giro a seconda del rapporto lunghezza/diametro del bullone e della lunghezza dell'impugnatura). Il precarico risultante è determinato dalla rigidità del bullone, che è una proprietà del materiale soggetta a variazioni molto minori rispetto ai coefficienti di attrito superficiale.
• Tensionamento idraulico — Il metodo più preciso per connessioni critiche di grande diametro in applicazioni su ponti e nell'energia nucleare. Un martinetto idraulico allunga direttamente il bullone fino al livello di sollecitazione desiderato mentre il pesante dado esagonale viene abbassato e serrato con le dita, quindi la pressione idraulica viene rilasciata, trasferendo la forza di recupero elastico del bullone nel carico di serraggio. La precisione del precarico con tensionamento idraulico è tipicamente ±5%, rispetto al ±25–30% per il controllo della coppia: il motivo principale per cui è specificata nelle connessioni GB/T 1229 Categoria B (tipo ad attrito ad alta resistenza) dove la resistenza allo scivolamento è il criterio di progettazione dominante.

Shanghai Soverchannel Industrial Co., Ltd. fornisce dadi esagonali pesanti per applicazioni di energia eolica e ponti con certificati di test meccanici completi, inclusi rapporti di carico di prova, durezza e ispezione dimensionale, e fornisce documentazione di tracciabilità dei materiali compatibile con i requisiti di audit di qualità GB/T 1229 e ASTM A194, supportando i clienti attraverso il processo di ispezione e accettazione su progetti infrastrutturali regolamentati.

Personalizzazione non standard di dadi esagonali pesanti: quando le qualità standard sono insufficienti

I dadi esagonali pesanti standard coprono la maggior parte dei requisiti di fissaggio di apparecchiature strutturali e a pressione, ma un sottoinsieme di macchinari di ingegneria, reattori petrolchimici e applicazioni di energia nucleare presentano requisiti di materiale, dimensioni o prestazioni che non rientrano nei limiti di qualsiasi singolo standard pubblicato. Questi requisiti non standard sono più comuni di quanto normalmente si aspettano i team di approvvigionamento e rappresentano le situazioni in cui la differenza tra una società commerciale e un produttore con un'autentica capacità di personalizzazione tecnica diventa consequenziale sia per la pianificazione che per il rischio del progetto.

Le richieste di personalizzazione non standard più frequenti per i dadi esagonali pesanti rientrano in quattro categorie:

• Materiali in leghe speciali — L'acciaio inossidabile duplex (2205, 2507), Inconel 625 e 718, il titanio grado 5 (Ti-6Al-4V) e Hastelloy C276 sono specificati in ambienti chimici aggressivi in cui sia gli acciai inossidabili 304/316 che quelli legati si deteriorano prematuramente. Questi materiali richiedono processi di forgiatura specializzati e protocolli di trattamento termico che non sono disponibili nelle linee di produzione di dispositivi di fissaggio standard. I dadi esagonali pesanti Duplex 2205, ad esempio, devono essere solubilizzati dopo la forgiatura a intervalli di temperatura precisi (1.020–1.100 °C) per evitare la precipitazione della fase sigma che infragilirebbe il materiale: una fase del processo che richiede una capacità di controllo del forno dedicata.
• Forme di filettatura non standard — Filettature ACME, filettature di rinforzo e filettature metriche di serie fine (M52×3, M64×4) al di fuori degli intervalli di stock standard sono necessarie nei gruppi di cilindri idraulici di grandi dimensioni, nelle teste di chiusura del recipiente del reattore e nelle flange di autoclavi ad alta pressione dove le filettature standard a passo grosso forniscono una densità di impegno insufficiente per i carichi di pressione ciclici coinvolti.
• Conformità standard combinata — Alcuni progetti richiedono che un singolo elemento di fissaggio sia conforme contemporaneamente ai requisiti dimensionali di uno standard e ai requisiti di proprietà meccanica di un altro, ad esempio un dado dimensionato secondo HG/T 20634 (standard dell'industria chimica cinese) ma con certificazione del materiale ASTM A194 Grado 2HM. Questa specifica multistandard è sempre più comune nei progetti petrolchimici di joint venture e richiede un produttore con capacità documentate in entrambi gli standard piuttosto che uno ottimizzato per un singolo sistema.
• Trattamenti superficiali speciali — La nichelatura chimica, il rivestimento a film secco di PTFE (Xylan o Molykote) e il rivestimento in lega di zinco-nichel per immersione a caldo sono specificati laddove la zincatura standard e Dacromet non soddisfano i requisiti specifici di coefficiente di attrito, resistenza alla temperatura o resistenza chimica dell'applicazione. I dadi esagonali pesanti rivestiti in PTFE raggiungono un coefficiente di attrito della filettatura di circa 0,08–0,12 - significativamente inferiore rispetto agli equivalenti rivestiti in zinco - consentendo una conversione più accurata della coppia in precarico nella bullonatura controllata con precisione su macchinari ingegnerizzati e gruppi di cuscinetti principali di turbine eoliche.

Con il proprio stabilimento di produzione presso Nantong Jinzhai Hardware Co., Ltd. e una capacità di produzione dell'intero processo che comprende forgiatura, trattamento termico, lavorazione meccanica e finitura superficiale nell'ambito di un unico sistema di gestione della qualità, Shanghai Soverchannel Industrial Co., Ltd. è posizionata per soddisfare questi requisiti non standard con tempi di consegna stabili e documentazione di ispezione completa. Per progetti che richiedono dadi esagonali pesanti personalizzati su materiali speciali, gradi di resistenza, dimensioni o trattamenti superficiali, sia secondo gli standard GB, ASTM, DIN o dell'industria chimica, contattare Shanghai Soverchannel Industrial Co., Ltd. per discutere la fattibilità delle specifiche e i tempi di consegna prima della fase di approvvigionamento.
