Una squadra che lavora su una piastra di base in un progetto di media altezza ha quattro bulloni di ancoraggio da impostare. Un foro colpisce l'armatura, uno si trova vicino al bordo della soletta e il terzo si trova in un'area umida vicino a una banchina di carico. I bulloni hanno tutti lo stesso diametro e grado, ma il rischio di installazione non è lo stesso. Questa è la prima lezione sui bulloni nel cemento: l'acciaio è solo una variabile. L'incasso, le condizioni del foro, la distanza dal bordo, la coppia e la protezione dalla corrosione determinano se la connessione si comporta come previsto.
Scegliere la famiglia di ancoraggi dopo aver definito il percorso di carico, le condizioni del calcestruzzo e il metodo di ispezione. Non iniziare con il diametro del bullone e lavorare all'indietro. Gli ancoraggi gettati in opera di solito vincono sul carico di tensione prevedibile nelle nuove costruzioni; gli ancoraggi meccanici e adesivi post-installati vincono sull'accesso retrofit. In entrambi i casi, la distanza dal bordo, la pulizia del foro e la classe di corrosione non sono negoziabili.
Per acquirenti e ingegneri, la domanda pratica non è “quale bullone è più forte?” Si tratta di “quale bullone può essere installato, ispezionato e sottoposto a manutenzione in questo calcestruzzo?” Questa distinzione mantiene i progetti lontani da fallimenti, problemi di creep e rilavorazioni in fase avanzata.
Gli ancoraggi in calcestruzzo sopportano tensione, taglio o una combinazione di entrambi. La tensione allontana il bullone dal cemento; il taglio lo spinge lateralmente. Una piastra di base sotto sollevamento può caricare gli ancoraggi in tensione, mentre un montante del guardrail o un pattino per attrezzature spesso li carica in taglio. La tensione e il taglio combinati necessitano di verifiche di interazione, non di verifiche separate sommate insieme.
I bulloni gettati in opera vengono posizionati prima che il calcestruzzo si indurisca. Sono comuni per colonne strutturali, basi di macchinari e strutture in acciaio perché l'ancoraggio è incorporato nel getto e può essere ispezionato prima della posa del calcestruzzo. Il compromesso è il coordinamento: le sagome di ancoraggio, i bulloni di fissaggio e i conflitti dei condotti devono essere risolti prima dell'arrivo del camion.
Bullone di ancoraggio in acciaio al carbonio zincato a caldo ASTM F1554 Visualizza questa opzione di bullone di ancoraggio per l'ancoraggio strutturale, con struttura in acciaio al carbonio, finitura zincata a caldo e specifiche e trattamenti superficiali personalizzabili. Visualizza il prodotto → Per i bulloni di ancoraggio strutturali, ASTM F1554 è una famiglia di specifiche comuni, con gradi che coprono diversi livelli di resistenza. La zincatura a caldo è spesso specificata per condizioni esposte o umide, ma lo spessore del rivestimento e l'adattamento della filettatura devono essere controllati perché la zincatura modifica l'involucro della filettatura.
Ancoraggi post-installati are drilled and set after concrete has cured. Mechanical expansion anchors transfer load through friction and bearing; undercut anchors use a mechanical key beneath the surface; adhesive anchors bond a threaded rod or stud into a cleaned hole. Screw anchors are a separate family and rely on thread engagement in the concrete.
Controllare l'incasso, la resistenza alla trazione del calcestruzzo e la distanza dal bordo. L'estrazione e il cedimento del cono di calcestruzzo spesso determinano la rottura dell'acciaio.
Controllare la fuoriuscita, la rottura del bordo e il cuscinetto della piastra. Lastre sottili e bordi ravvicinati riducono rapidamente la capacità.
Utilizzare l'equazione di interazione del produttore dell'ancoraggio. Non sommare le capacità di tensione e di taglio come se fossero indipendenti.
Il confronto riportato di seguito è una schermata di approvvigionamento e ingegneria, non un sostituto di una progettazione di ancoraggi specifica per il progetto. La scelta giusta dipende dal caso di carico, dalle condizioni del calcestruzzo, dall'accesso per l'ispezione e dal rapporto di valutazione del prodotto.
Le tabelle della capacità di ancoraggio possono sembrare precise, ma le variabili del cantiere determinano se la tabella si applica. Sono visibili la profondità di ancoraggio e la distanza dal bordo; la pulizia dei fori, l'umidità del calcestruzzo e la disciplina della coppia non lo sono. Il grafico a barre riportato di seguito è un indice di sensibilità illustrativo per le modalità di guasto comuni, non il risultato di un test.
In pratica, l'incasso e la distanza dal bordo sono decisioni in fase di progettazione. La pulizia del foro e la coppia sono decisioni sul campo. Ecco perché un ancoraggio tecnicamente corretto può comunque non superare l'ispezione: il progetto presupponeva un foro pulito e una chiave dinamometrica calibrata, ma l'equipaggio ha usato una spazzola una volta e ha indovinato la coppia.
La domanda non è equamente distribuita tra i tipi di ancoraggio. Il mix seguente riflette le tipiche categorie di progetto che guidano la selezione degli ancoraggi in calcestruzzo; non è un'indagine di mercato.
Una sequenza ripetibile previene la maggior parte dei problemi di ancoraggio. Fornisce inoltre all'approvvigionamento una base chiara per confrontare i preventivi, poiché due fornitori possono offrire lo stesso diametro a livelli di prestazione molto diversi.
Per le connessioni acciaio-calcestruzzo che utilizzano bulloni ad alta resistenza, rivedere requisiti di installazione e test di bulloni ad alta resistenza prima di approvare la dichiarazione di metodo.
Bullone a torsione esagonale pesante ASTM F1852 A325 Esamina questo bullone strutturale per il controllo della tensione per assemblaggi in acciaio, caratterizzato da un codone tranciato per la conferma visiva del precarico e da una struttura semplice in acciaio al carbonio. Visualizza il prodotto → Per gli assemblaggi strutturali in acciaio, i bulloni twist-off e i dadi esagonali pesanti vengono spesso specificati come sistema. Miscelare componenti di lotti diversi senza verificarne la compatibilità può creare problemi di torsione e di adattamento della filettatura che si manifestano solo durante il montaggio.
Gli ancoraggi per calcestruzzo non sono esenti da manutenzione. I bulloni di ancoraggio esposti nelle strutture dei parcheggi, nei siti marini e negli impianti alimentari necessitano di ispezioni periodiche per verificare la presenza di corrosione, dadi allentati e cemento fessurato attorno all'ancora. Un bullone zincato al momento dell'installazione può ancora corrodersi in corrispondenza di una filettatura danneggiata o di un punto di contatto di metallo diverso.

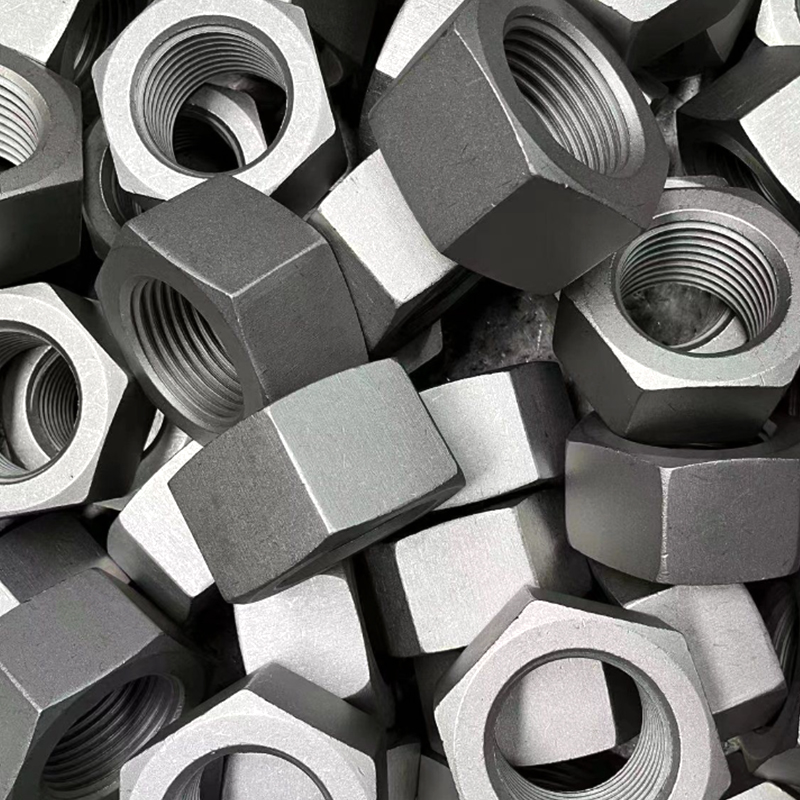

ASTM A194 B7 Dadi esagonali pesanti neri Considera questi dadi esagonali pesanti per l'abbinamento con bulloni in acciaio legato B7 in giunti di flange e recipienti a pressione per alte temperature e alta pressione, con disponibilità di personalizzazione OEM/ODM. Visualizza il prodotto → Per gli assiemi di ancoraggio personalizzati, Programmi di ancoraggi e perni OEM/ODM può allineare la qualità del bullone, la lunghezza della filettatura, il rivestimento e l'adattamento del dado prima della spedizione del primo ancoraggio. Il coordinamento front-end è solitamente più economico rispetto alla risoluzione di un thread o di una mancata corrispondenza del rivestimento sul posto.
