Jack Bolts e Asta filettata s: Il nucleo nascosto di ogni cric
Queo un conducente si ferma sul lato della strada e prende un cric per auto, l'ultima cosa che ha in mente è l'ingegneria al suo interno. Eppure le prestazioni, la sicurezza e la longevità di quel martinetto dipendono quasi interamente da un singolo componente: il bullone del martinetto . Chiamato anche vite di comando o barra filettata, questo dispositivo di fissaggio allungato converte la forza di rotazione manuale nel sollevamento verticale che solleva un veicolo da terra. A Soverchannel industriale CO., Ltd ., siamo specializzati nella produzione e nella fornitura all'ingrosso di questi componenti di precisione e riteniamo che gli acquirenti meritino una conoscenza approfondita di ciò che distingue un bullone di bloccaggio affidabile da un guasto in attesa di verificarsi.
Che cos'è un jack Bolt e come funziona in un cric per auto a forbice

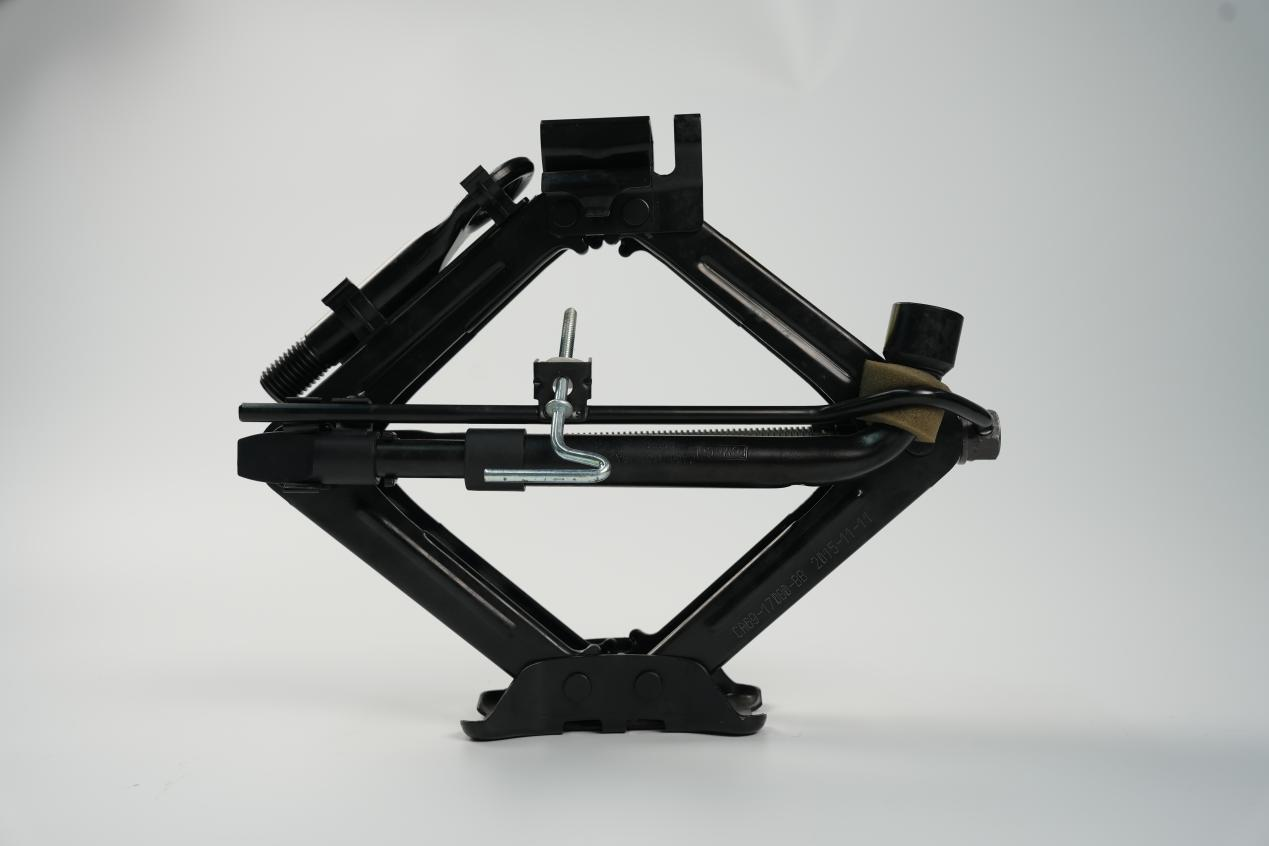

Un bullone del martinetto è un elemento di fissaggio filettato allungato che funge da nucleo meccanico di un martinetto per auto di tipo a forbice. A differenza dei bulloni esagonali standard, un bullone a martinetto presenta tipicamente una testa piatta o ad anello su un'estremità, una zona della spalla e un albero filettato tagliato con precisione che può variare da 300 mm a 800 mm di lunghezza a seconda del carico nominale. Quando la manovella impegna l'estremità ad anello e l'operatore la gira, l'asta filettata guida l'apertura o la chiusura dei bracci delle forbici, traducendo la rotazione in spostamento verticale.
Il martinetto per auto a forbice è ampiamente utilizzato per la sostituzione degli pneumatici lungo la strada e per la manutenzione del sottoscocca del veicolo, situazioni che richiedono uno strumento di sollevamento compatto, portatile e affidabile. I valori di carico comuni includono 0,8 T, 1 T, 1,5 T e 2 T e ogni livello richiede un'asta filettata con diametro, resistenza alla trazione e precisione della filettatura proporzionalmente maggiori. Un martinetto più pesante significa un bullone del martinetto più spesso e più lungo: non esistono scorciatoie per aggirare questa realtà ingegneristica.
Standard di filettatura che contano: stub acme, trapezoidale e metrico
La forma della filettatura è probabilmente la decisione progettuale più importante per qualsiasi bullone di sollevamento. Il filo deve trasferire enormi carichi di compressione e trazione ciclo dopo ciclo resistendo all'usura e mantenendo la stabilità dimensionale. Tre sistemi di filo dominano il mercato globale:
- Stub Acme (ANSI/ASME B1.8): Il 1/2-10 Stub Acme è di gran lunga la specifica di filettatura più comune utilizzata nei martinetti per auto a forbice del mercato nordamericano e di esportazione. Rispetto a un profilo Acme standard, la variante stub ha una profondità di filettatura inferiore, che aumenta la sezione trasversale della radice della filettatura e migliora la resistenza allo sfilamento sotto carichi d'urto. Lo Stub Acme da 5/8"-8 viene utilizzato nei martinetti di capacità maggiore. Le viti Acme a doppio passo aumentano ulteriormente la velocità di sollevamento e sono standard nelle applicazioni industriali pesanti.
- Filettatura trapezoidale (GB/T 5796 / DIN 103): Ampiamente adottate nei mercati dei martinetti europei e asiatici, le filettature trapezoidali come Tr 16×2, Tr 14×2 e Tr 18×3 offrono un efficiente trasferimento del carico e sono semplici da produrre con apparecchiature di rotolamento.
- Filettatura tonda (DIN 405): Profili come RD 16×2 e RD 18×1/8 si trovano in martinetti specializzati dove la resistenza agli urti e la tolleranza ai detriti sono priorità, poiché la geometria della radice arrotondata riduce le concentrazioni di stress.
- Metrica standard (M12, M14): Le filettature metriche convenzionali rimangono convenienti per i martinetti per carichi più leggeri e le sostituzioni aftermarket domestiche, sebbene siano meno efficienti in caso di carichi elevati sostenuti.
Selezionare la forma corretta della filettatura non è semplicemente un esercizio di specifica: determina direttamente se un martinetto funzionerà senza problemi per anni o svilupperà gioco, rumore ed eventuali guasti in pochi utilizzi.
Materiale e processo: dall'acciaio grezzo alla barra filettata finita

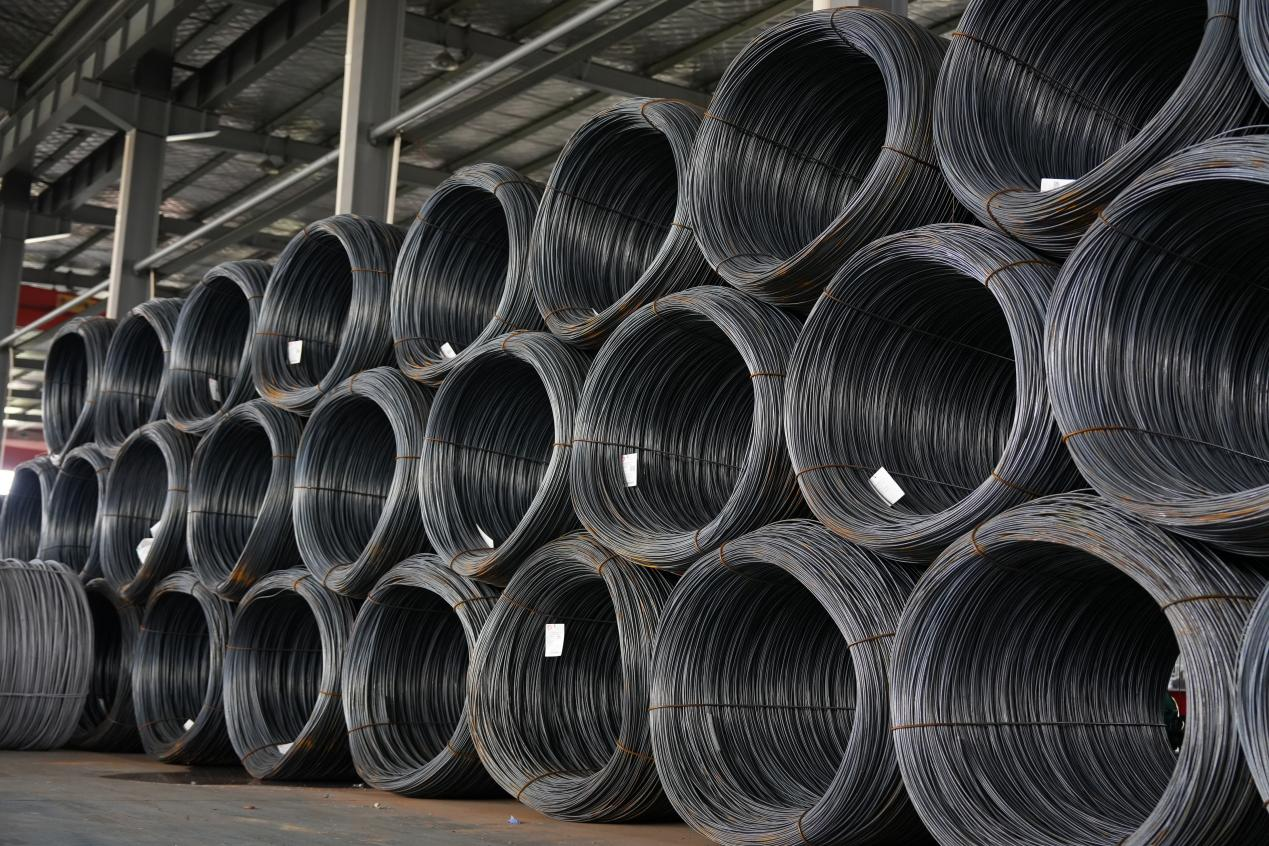

I bulloni dei martinetti Premium iniziano con acciaio a medio tenore di carbonio o legato: gradi come 45#, 35K e 45K forniscono la durezza e la duttilità di base richieste per le applicazioni dei martinetti, mentre gradi di lega come 40Cr e 35CrMo sono specificati per martinetti ad alto carico o critici per la sicurezza in cui il carico di snervamento e la resistenza alla fatica devono superare i limiti standard dell'acciaio al carbonio. Queste selezioni garantiscono che sia la trazione che lo stress torsionale durante il sollevamento rientrino nei margini operativi di sicurezza: fattori chiave verificati attraverso test di sollevamento del veicolo e prove di pressione.

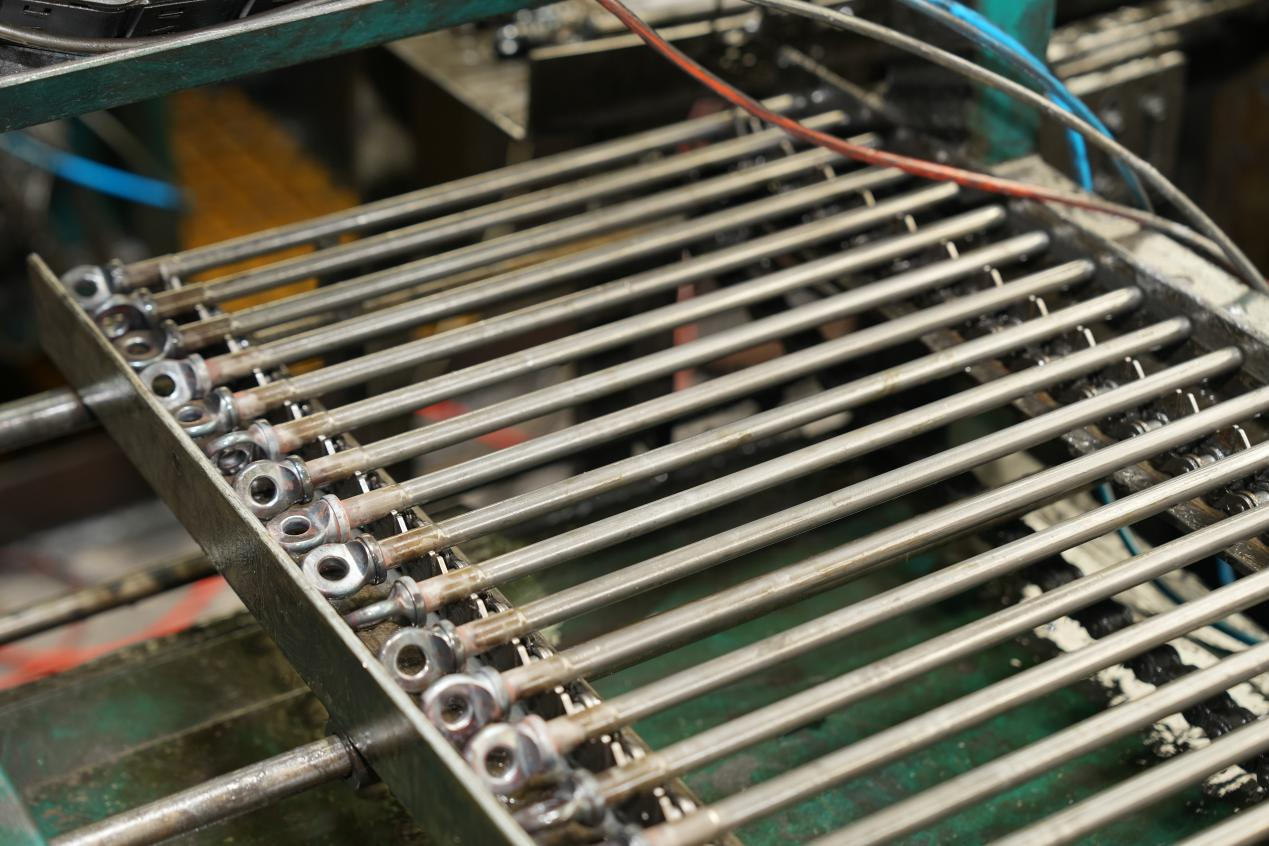

La sequenza di produzione di un tipico jack bullone è la seguente: decapaggio e fosfatazione della materia prima → ricottura sferoidizzante → granigliatura e trafilatura → raddrizzatura e tranciatura → intestazione a freddo o forgiatura a caldo → rullatura del filetto (che copre da M8 a M60) → trattamento superficiale. Per le barre filettate inferiori a 500 mm, è preferibile la stampaggio a freddo poiché garantisce tolleranze dimensionali più strette e una finitura superficiale superiore rispetto agli equivalenti forgiati a caldo. Le aste più lunghe spesso richiedono la forgiatura a caldo seguita dalla lavorazione di finitura CNC.
La protezione della superficie completa il processo. La placcatura in zinco è standard per i martinetti generici del mercato aftermarket automobilistico, mentre il rivestimento in fosfato combinato con olio antiruggine viene utilizzato laddove il martinetto sarà esposto per periodi prolungati all'aperto o in ambienti umidi. Entrambi i trattamenti vengono applicati internamente presso l'impianto di produzione integrato di Soverchannel Industrial.
ASTM A193 e altri standard che definiscono gli elementi di fissaggio di qualità
Approvvigionamento degli acquirenti elementi di fissaggio all'ingrosso per i martinetti occorre prestare molta attenzione alle certificazioni dei materiali. ASTM A193 è uno standard americano ampiamente riconosciuto per i materiali di bulloneria in acciaio legato e acciaio inossidabile destinati a servizi ad alta temperatura o alta pressione - e il suo sistema di classificazione (B7, B8, ecc.) fornisce un vocabolario affidabile per comunicare i requisiti di proprietà meccanica attraverso le catene di fornitura globali. Sebbene ASTM A193 sia più comunemente citato per i prigionieri utilizzati nei recipienti a pressione e nei giunti flangiati, la sua influenza sulla cultura delle specifiche di fissaggio lo ha reso un riferimento utile anche nelle discussioni sull'approvvigionamento di martinetti automobilistici e industriali.
Al di là di ASTM, l’approvvigionamento dei martinetti dovrebbe verificare:
- Classe di tolleranza della filettatura (ad esempio, 6g per filettature esterne nei sistemi metrici)
- Intervallo di durezza (tipicamente 28–34 HRC per bulloni di martinetto in lega a medio contenuto di carbonio)
- Tolleranza di rettilineità su tutta la lunghezza dell'albero
- Adesione al trattamento superficiale e resistenza alla nebbia salina
Fabbriche affidabili forniscono rapporti sui test dei materiali (MTR) e rapporti sulle ispezioni dimensionali con ogni spedizione. Se un fornitore non è in grado di fornire questi documenti, ciò rappresenta un segnale di allarme, indipendentemente dal prezzo.
Prigionieri e bulloni esagonali nell'assemblaggio dei martinetti: ruoli di supporto che non possono fallire
Un martinetto a forbice non è semplicemente una barra filettata: è un insieme di componenti ad incastro e il borchie and bulloni esagonali sui giunti cardanici sono altrettanto critici quanto il bullone del martinetto centrale. Questi elementi di fissaggio a perno devono assorbire sia i carichi di taglio dinamici che i momenti flettenti ogni volta che il martinetto viene azionato sotto carico. I bulloni del perno sottodimensionati o di bassa qualità sono un punto di guasto comune nei martinetti a forbice economici, causando l'oscillazione dei bracci, l'inclinazione del martinetto o, in casi estremi, il collasso del gruppo.
Soverchannel Industrial fornisce prigionieri girevoli e bulloni esagonali come componenti coordinati insieme alla nostra linea di bulloni di martinetto, garantendo compatibilità della filettatura, trattamento superficiale abbinato e qualità meccanica costante nell'intero set di dispositivi di fissaggio. Questo è uno dei principali vantaggi dell'approvvigionamento da a fabbrica di origine con capacità di produzione verticale anziché assemblare una distinta base da più fornitori indipendenti.
Elementi di fissaggio all'ingrosso da una fabbrica di origine: perché è importante per OEM e distributori
Per i produttori di martinetti, i distributori di ricambi automobilistici e i grossisti MRO, che acquistano bulloni di martinetti e relativi elementi di fissaggio da un'azienda verticalmente integrata fabbrica di origine offre tre vantaggi concreti. In primo luogo, il controllo dei costi: l’eliminazione dei ricarichi delle società commerciali e la riduzione del numero di rapporti con i fornitori comprime direttamente i costi logistici, che sono importanti quando si compete sui prezzi all’ingrosso degli elementi di fissaggio su larga scala. In secondo luogo, flessibilità delle specifiche: una fabbrica con le proprie attrezzature di rullatura della filettatura (che coprono M8–M60), linee di stampaggio a freddo, presse per formatura ad alta frequenza e capacità di finitura CNC può ospitare profili di filettatura personalizzati, lunghezze dell'albero non standard e trattamenti superficiali proprietari che i distributori standard semplicemente non possono eguagliare. In terzo luogo, la responsabilità della qualità: quando un singolo stabilimento controlla l’ispezione in entrata, la formatura, la filettatura e il trattamento superficiale delle materie prime, la tracciabilità è inequivocabile, una necessità per i componenti di livello automobilistico soggetti a richiami o audit sul campo legati alla sicurezza.
Soverchannel industriale CO., Ltd. opera proprio questo tipo di struttura integrata, con una capacità produttiva che copre l'intera gamma di tipi di bulloni e dispositivi di fissaggio sopra descritti. Accogliamo con favore richieste da parte di produttori di martinetti a forbice OEM, distributori all'ingrosso di dispositivi di fissaggio e acquirenti del mercato post-vendita automobilistico che cercano un partner di fornitura affidabile, trasparente e in grado di soddisfare le specifiche.
Selezionare il bullone giusto: una lista di controllo pratica
Quando si specifica o si acquista un bullone per un martinetto per auto a forbice, è necessario confermare i seguenti parametri prima di effettuare un ordine:
| Parametro | Gamma/Opzioni tipiche | Impatto |
|---|---|---|
| Capacità di carico del martinetto | 0,8 T / 1 T / 1,5 T / 2 T | Determina il diametro minimo dell'albero e la qualità del materiale |
| Forma del filo | 1/2-10 Stub Acme, Tr16×2, M14, RD16×2 | Regola l'efficienza del carico, il tasso di usura e la conformità agli standard regionali |
| Lunghezza dell'albero | 300–800 mm | Deve corrispondere alla corsa del martinetto; le aste più lunghe richiedono la verifica della rettilineità |
| Grado del materiale | 45#, 40Cr, 35CrMo | Influisce direttamente sulla resistenza alla trazione e allo snervamento sotto carico del veicolo |
| Trattamento superficiale | Zincatura/Olio fosfato | Protezione dalla corrosione per le aspettative di durata utile |
| Processo di produzione | Stampaggio a freddo (≤500 mm) / Stampaggio a caldo | Precisione dimensionale e finitura superficiale |
Far corrispondere ciascun parametro alle effettive esigenze di servizio, piuttosto che ricorrere all'opzione più economica disponibile, è ciò che distingue un martinetto che supera un test di fatica di 50.000 cicli da uno che si rompe sul ciglio della strada.
Conclusione
Il martinetto non è una merce. Che si tratti di un profilo Stub Acme da 1/2-10 per un cric per auto a forbice del mercato americano, di una filettatura trapezoidale per un assemblaggio OEM europeo o di una specifica personalizzata per un ascensore industriale per carichi pesanti, il design, il materiale, la forma della filettatura e il trattamento superficiale determinano collettivamente se il prodotto avrà successo o fallirà nelle condizioni del mondo reale. Soverchannel industriale CO., Ltd. vanta oltre un decennio di esperienza dedicata nella produzione di bulloni e dispositivi di fissaggio all'ingrosso, con il controllo completo del processo dalla materia prima fino all'ispezione finale. Ti invitiamo a contattare il nostro team per discutere le tue specifiche, richiedere campioni o esplorare il nostro processo di audit di fabbrica.
