I. Simboli del filo conduttore
①Npt (filo nazionale del tubo): un filo conico a conico americano standard con un angolo di filo di 60 °, comunemente usato per applicazioni per scopi generali.
②pt (filo conico conico standard britannico): una filettatura di rastrema ad angolo filo 55 ° ampiamente utilizzata per la tenuta. I fili dei tubi britannici sono fili fini per mantenere la resistenza, poiché i fili grossolani più profondi indeboliscono il diametro esterno del tubo.
③PF (filettatura del tubo parallelo): un tipo di filettatura dritta utilizzata nei collegamenti del tubo.
④G (filo del tubo di Whitworth): un filo del tubo di tenuta non thread a 55 ° all'interno della famiglia Whitworth. "G" rappresenta i fili dei tubi cilindrici, in cui le variazioni di 55 ° e 60 ° si basano su applicazioni funzionali specifiche.
⑤zg (filo conico del tubo): un tipo di filo conico che si trova comunemente nei raccordi per tubi d'acqua, precedentemente indicato come RC negli standard nazionali cinesi più vecchi.
⑥ Discussioni metriche vs. pollici: la differenza chiave è la rappresentazione: i thread metrici usano il tono (distanza tra i thread), mentre i thread americani e britannici sono definiti da thread per pollice (TPI). I thread metrici hanno un profilo equilatero di 60 °, i fili britannici un profilo isoscele di 55 ° e thread americani un profilo di 60 °. I fili metrici sono misurati in millimetri, mentre i fili britannici e americani seguono unità imperiali.
⑦ Discussioni a pipe: utilizzato principalmente nelle connessioni della pipeline, garantendo un adattamento stretto tra i fili interni ed esterni. Disponibile in entrambe le forme dritte e rastremate, il diametro nominale si riferisce alle dimensioni della pipeline, con il diametro maggiore del filo effettivo che supera questa dimensione nominale.
⑧ Diametri nominali (ad es. 1/4, 1/2, 1/8 pollice): questi valori indicano la dimensione del filo nel sistema standard britannico, misurato in pollici.
Ii. Standard di filo in diversi paesi
Standard di filo di pollici unificato ampiamente adottato nei paesi a base di pollici, questo sistema di thread include tre serie: filo grosso (UNC), filo fine (UNF) e thread extra fine (UNFF), con una serie di tono costante aggiuntiva (UN).
Metodo di marcatura: diametro del thread - thread per pollice - codice in serie - grado di precisione.
Esempi:
Discussione grossolana: 3/8–16unc - 2A
Discussione fine: 3/8–24unf - 2A
Filo extra fine: 3/8–32Unff - 2A
Titch costante: 3/8–20un - 2A
Il primo numero (ad es. 3/8) rappresenta il diametro maggiore del thread in pollici, che si converte in metrica moltiplicando per 25,4 (ad esempio, 3/8 × 25.4 = 9.525mm).
Il secondo numero rappresenta il numero di thread per pollice.
I codici della serie (UNC, UNF, UNFF, UN) definiscono i tipi di thread.
Gli ultimi due caratteri (ad es. 2A) indicano il grado di precisione del thread.
Conversione di filettature con tubi paralleli a 55 ° originati dalle serie basate su pollici, questi fili sono ampiamente utilizzati in tutto il mondo per il trasporto di liquidi, gas e collegamenti di cablaggio elettrico. Tuttavia, diversi paesi utilizzano designazioni diverse, che dovrebbero essere convertite secondo le tabelle di confronto internazionali.
Conversione di filettature conica a 55 ° Questi filettature hanno un angolo di filo di 55 ° con un rapporto conico 1:16. Sono ampiamente utilizzati a livello globale, ma ogni paese ha designazioni diverse, che possono essere referenziate nella tabella di conversione corrispondente.
Conversione di fili conici conici a 60 ° con un angolo di filo di 60 ° e un rapporto conico 1:16, questi fili di tubi vengono utilizzati nell'industria delle macchine utensili cinesi, nonché negli Stati Uniti e nell'ex Unione Sovietica. La Cina originariamente li designava come "K", in seguito cambiò in "Z" e ora si conformano allo standard "NPT". Le tabelle di riferimento forniscono equivalenti di designazione transnazionale.
Conversione di fili trapezoidali a 55 ° Questi fili hanno un profilo di 30 ° e sono unificati a livello internazionale. La loro designazione rimane coerente in diversi paesi.
Ii. Standard di filo in diversi paesi
1. Standard thread in cima
Ampiamente adottato in paesi a base di pollici, questo sistema di thread include tre serie: filo grosso (UNC), filo fine (UNF) e thread extra fine (UNFF), con una serie di tono costanti aggiuntiva (UN).
Metodo di marcatura: diametro del thread - thread per pollice - codice in serie - grado di precisione.
Esempi:
Discussione grossolana: 3/8–16unc - 2A
Discussione fine: 3/8–24unf - 2A
Filo extra fine: 3/8–32Unff - 2A
Titch costante: 3/8–20un - 2A
Il primo numero (ad es. 3/8) rappresenta il diametro maggiore del thread in pollici, che si converte in metrica moltiplicando per 25,4 (ad esempio, 3/8 × 25.4 = 9.525mm).
Il secondo numero rappresenta il numero di thread per pollice.
I codici della serie (UNC, UNF, UNFF, UN) definiscono i tipi di thread.
Gli ultimi due caratteri (ad es. 2A) indicano il grado di precisione del thread.
2. Conversione di filetti di tubo paralleli a 55 °
Originari delle serie basate su pollici, questi thread sono ampiamente utilizzati in tutto il mondo per il trasporto di liquidi, gas e collegamenti di cablaggio elettrico. Tuttavia, diversi paesi utilizzano designazioni diverse, che dovrebbero essere convertite secondo le tabelle di confronto internazionali.
| Paese | Codice |
| Cina | G |
| Giappone | G 、 pf |
| Gran Bretagna | BSP 、 BSPP |
| Francia | G |
| Germania | R （thread interno ）、 k （thread esterno） |
| Unione Sovietica | G 、 TPуб |
| Iso | Rp |
3. Conversione di filettature coniche a 55 °
Questi thread hanno un angolo di filo di 55 ° con un rapporto conico 1:16. Sono ampiamente utilizzati a livello globale, ma ogni paese ha designazioni diverse, che possono essere referenziate nella tabella di conversione corrispondente.
| Paese | Codice |
| Cina | Zg 、 r （ Filo esterno ） |
| Gran Bretagna | Bspt 、 r （ Filo esterno ）、 RC （ Filo interno ） |
| Francia | G( Filo esterno ),R( Filo esterno ） |
| Germania | R( Filo esterno ） |
| Giappone | Pt 、 r |
| Iso | R( Filo esterno ）、 RC （ Filo interno ） |
4. Conversione di filettature coniche a 60 °
Con un angolo di filo di 60 ° e un rapporto di conico 1:16, questi fili di tubi vengono utilizzati nell'industria della macchina utensile cinese, nonché negli Stati Uniti e nell'ex Unione Sovietica. La Cina originariamente li designava come "K", in seguito cambiò in "Z" e ora si conformano allo standard "NPT". Le tabelle di riferimento forniscono equivalenti di designazione transnazionale.
| Paese | Codice |
| Cina | Z （vecchio） npt （nuovo） |
| U.S.A. | NPT |
| Unione Sovietica | B |
5. Conversione di fili trapezoidali a 55 °
Questi thread hanno un profilo di 30 ° e sono unificati a livello internazionale. La loro designazione rimane coerente in diversi paesi.
| Paese | Codice |
| Cina | T( Vecchio ） Tr （ Nuovo ） |
| Iso | Tr |
| Germania | Tr |
| Unione Sovietica | Tr |

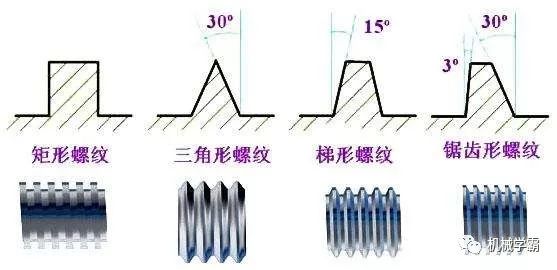

Iii. Classificazione del thread
A seconda dell'uso dei thread, possono essere divisi in:
1. Sistema di thread metrici internazionali
Il thread adottato dal nostro CNS standard nazionale. La parte superiore del filo è piatta, facile da girare e la parte inferiore del filo è a forma di arco per aumentare la resistenza del filo. L'angolo del filo è di 60 gradi e la specifica è rappresentata da M. I thread metrici possono essere divisi in campo grosso e fine. La rappresentazione è come M8X1.25. (M: codice, 8: diametro nominale, 1.25: tono).
2. Filo standard americano
La top e la radice del filo sono entrambi piatti e la forza è migliore. Anche l'angolo del filo è di 60 gradi e la specifica è rappresentata dal numero di denti per pollice. Questo tipo di thread può essere diviso in tre livelli: pitch grosso (NC); Pitch fine (NF); Pitch extra fine (NEF). La rappresentazione è come 1/2-10nc. (1/2: diametro esterno; 10: numero di denti per pollice; codice NC).
3. Discussione unificata
Sviluppato congiuntamente dagli Stati Uniti, dal Regno Unito e dal Canada, è il filo britannico più comunemente usato.
Anche l'angolo del filo è di 60 gradi e la specifica è espressa nel numero di denti per pollice. Questo tipo di thread può essere diviso in filo grosso (UNC), filo fine (UNF) e thread extra fine (UNEF). La rappresentazione è 1/2-10unc. (1/2: diametro esterno; 10: numero di denti per pollice; codice UNC).
4. Filo tagliente
La parte superiore e la radice sono entrambe appuntite, con una forza debole, e non viene spesso utilizzata. L'angolo del filo è di 60 gradi.
5. Whitworth Thread
Il thread adottato dallo standard nazionale britannico. L'angolo del filo è di 55 gradi e il simbolo è "W". Adatto per la produzione di rotoli. La rappresentazione è W1/2-10 (1/2: diametro esterno; 10: numero di denti per pollice; codice W).
6. filo con le nocche
È un filo standard impostato da Din tedesco. È adatto per collegare lampadine e tubi di gomma. Il simbolo è "Rd".
7. Fila del tubo
È una filettatura utilizzata per prevenire le perdite e viene spesso utilizzata per collegare i raccordi per tubi di gas o liquido. L'angolo del filo è di 55 gradi. Può essere diviso in thread dritti con il codice "P.S., N.P.S." e thread di tubi oblique con il codice "n.p.t.". Il suo cono è 1:16, cioè 3/4 pollici per piede.
8. Filo quadrato
Ha un'efficienza di trasmissione elevata, seconda solo ai fili della palla, ma non può essere regolato con i dadi dopo l'usura, che è il suo svantaggio. Viene generalmente utilizzato per le viti in vises e fili di gru.

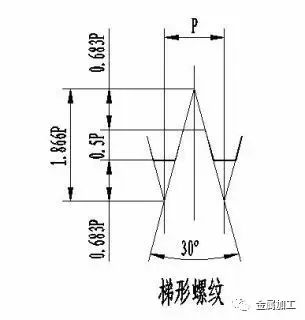

9. Fila trapezoidale
Si chiama anche thread ACME. L'efficienza di trasmissione è leggermente inferiore a quella dei fili quadrati, ma può essere regolata con i dadi dopo l'usura. L'angolo del filo metrico è di 30 gradi e l'angolo di filo imperiale è di 29 gradi. Generalmente utilizzato per la vite di piombo dei torni. Il simbolo è "TR".
10. Filatura del contrafforte
Conosciuto anche come thread smusso, è adatto solo per la trasmissione a direzione singola. Come martinetti a vite, pressurizzatori, ecc. Il simbolo è "bu".
11. Filo a sfera
È il thread con la migliore efficienza di trasmissione. È difficile da produrre e ha un costo molto elevato. Viene utilizzato nei macchinari di precisione. Come la vite di piombo delle macchine utensili CNC.
Indicazione di bulloni britannici
Lh 2n 5/8 × 3 - 13unc -2a
(1) LH è il filo sinistro (RH è il filo destro, che può essere omesso).
(2) thread a doppio thread 2n.
(3) 5/8 British Fila, diametro esterno 5/8 ".
(4) lunghezza 3 ".
(5) 13 thread ha 13 denti per pollice.
(6) thread standard unificato UNC pitch grossolana.
(7) Fit 2 ° livello, filettatura esterna (3: fit stretto; 2: mezzo medio; 1: misura libera) A: filettatura esterna (può essere omesso), b: filettatura interna.
Filo imperiale
La dimensione di un thread imperiale è generalmente espressa come il numero di thread per pollice di lunghezza del thread, indicato come "thread per pollice", che è esattamente il reciproco del tono. Ad esempio, un thread con 8 thread per pollice ha un passo di 1/8 pollice.
